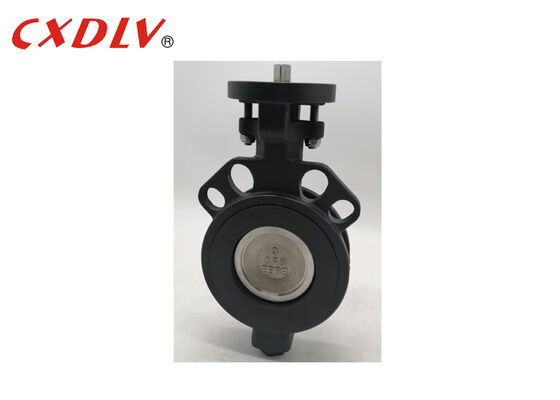

Dubbel excentrische vlinderklep met hoge prestaties, roestvrij staal, wafer type JIS10K/ANSI150LB

                   Dubbel Excentrische High Performance Vlinderklep Roestvrij Staal Wafer Type JIS10K/ANSI150LB

Specificaties

1. Toepasselijke Normen:
* Ontwerp en Fabricage: GB/T12238-2005
* Aansluiting: JB/T79-94(2)
* Face-to-Face Afmeting: GB/T12221(20)
* Test en Inspectie: JB/T9092-1999
2. Maatbereik:
- DN50~DN500
3. Drukklasse:
- PN16~PN40, JIS10K, ANSI150LB
4. Temperatuurbereik:
- -20°C~185°C

 Toepassing

      De vlinderklep, ook wel de klep genoemd, is een eenvoudige regelklep. De vlinderklep die kan worden gebruikt voor de schakelbesturing van het lagedrukpijpleidingmedium, betekent dat het sluitende element (klep of schijf) een schijf is die rond de klepas draait om openen en sluiten te bereiken. Een soort klep.
      De schijf van de vlinderklep is gemonteerd in de diameterrichting van de pijp. De vlinderklep is eenvoudig van structuur, klein van formaat en licht van gewicht. Hij bestaat uit slechts een paar onderdelen en kan snel worden geopend en gesloten door slechts 90° te draaien. De bediening is eenvoudig en de klep heeft goede vloeistofcontrole-eigenschappen. Wanneer de vlinderklep zich in de volledig open positie bevindt, is de dikte van de schijf de enige weerstand wanneer het medium door het klephuis stroomt, dus de drukval die door de klep wordt gegenereerd, is klein, dus hij heeft betere stroomcontrole-eigenschappen.

Sterkte

1. De vlinderklep kan de modder transporteren en de minste hoeveelheid vloeistof aan de pijpmond accumuleren. Een goede afdichting kan bij lage druk worden bereikt. De afstelprestaties zijn goed.
2. Het gestroomlijnde ontwerp van de vlinderschild, het vloeistofweerstandsverlies is klein, kan worden omschreven als een energiebesparend product.

Modelselectie
