Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | SUS304 | Seat-materiaal: | ptfe |
---|---|---|---|
Structuur: | Dubbele Zonderling | standaard: | GB |
Maat: | DN300 | Middel: | Het gas van de waterolie |
Hoog licht: | Wafer type vlinderklep,de vleugelklep van de wafeltjestijl |

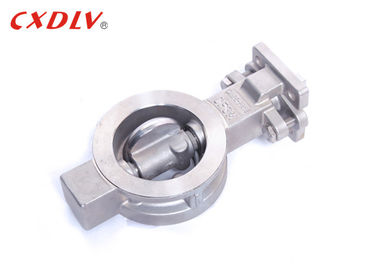

Voor van het het Gaswafeltje van de Waterolie van de de Vleugelklep Dubbel Flens In werking gesteld het Beëindigentoestel
Specificaties
1. Toepasselijke Normen:
* Ontwerp en Productie: GB/T12238-2005
* Verbinding: JB/T79- 94(2)
* De Afmeting van aangezicht tot aangezicht: GB/T 12221(20)
* Test en Inspectie: JB/T9092-1999
2. Groottewaaier:
- DN50~DN500
3. Drukclassificatie:
- PN16~PN40
4.Temperature waaier:
- -20°C~185°C
Toepassing
De vleugelklep, die ook als de klepklep wordt bekend, is een eenvoudige regelende klep. De vleugelklep die voor de omschakelingscontrole van de lagedrukpijpleidings middelgrote middelen kan worden gebruikt dat het sluitende lid (klep of schijf) een schijf is die rond de klepschacht roteert om het openen en het sluiten te bereiken. een soort klep.
De schijf van de vleugelklep wordt opgezet in de diameterrichting van de pijp. De vleugelklep is eenvoudig in structuur, klein in grootte en licht in gewicht. Het bestaat uit slechts een paar delen, en kan snel worden geopend en worden gesloten door slechts te roteren 90°. De verrichting is eenvoudig, en de klep heeft goede vloeibare controlekenmerken. Wanneer de vleugelklep in de volledig open positie is, is de dikte van de schijf de enige weerstand wanneer het middel door het kleplichaam vloeit, zodat is de drukdaling die door de klep wordt geproduceerd klein, zodat heeft het betere datatransportbesturingkenmerken.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Sterkte
1. De vleugelklep kan de modder vervoeren en de minste hoeveelheid vloeistof accumuleren bij de pijpmond. Een goede verbinding kan bij lage druk worden bereikt. De aanpassingsprestaties zijn goed.
2. Het gestroomlijnde ontwerp van de vlinderplaat, het vloeibare weerstandsverlies is klein, kan als energy-saving product worden beschreven.
Modelselectie
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
