Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | CF8M | Seat-materiaal: | ptfe |
---|---|---|---|
Structuur: | Dubbele Zonderling | standaard: | GB |
Maat: | DN200 | Middel: | Het gas van de waterolie |
Hoog licht: | Wafer type vlinderklep,de vleugelklep van de wafeltjestijl |

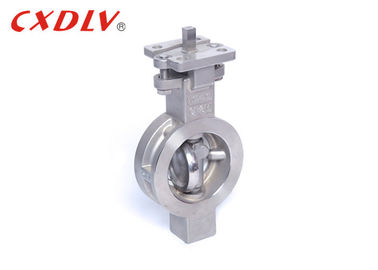

Handvat van de het WafeltjeVleugelklep SS304 van GB het Standaardpn16 CF8M de Klep van de 2 Duimklep
Specificaties
1. Toepasselijke Normen:
* Ontwerp en Productie: GB/T12238-2005
* Verbinding: JB/T79- 94(2)
* De Afmeting van aangezicht tot aangezicht: GB/T 12221(20)
* Test en Inspectie: JB/T9092-1999
2. Groottewaaier:
- DN50~DN500
3. Drukclassificatie:
- PN16~PN40
4. Temperatuurwaaier:
- -20°C~185°C
Toepassing
De vleugelklep verwijst naar een het sluiten stuk (klep of schijf) is een schijf, een klep die rond de klepschacht aan open roteert en, hoofdzakelijk het snijden en throttling op de pijpleiding sluit. Is het de vleugelklep openings en sluitende lid een schijfvormige vlinderplaat die rond zijn eigen as in het kleplichaam roteert om het doel te bereiken om te openen en te sluiten of aan te passen. De vleugelklep is normaal minder dan 90° van het volledige openen voor het volledige sluiten. De vleugelklep en de vlinderstaaf hebben geen zelfsluitend vermogen. Voor het plaatsen van de vlinderplaat, wordt een reductiemiddel van het wormtoestel toegevoegd aan de klepstam. Het gebruik van een reductiemiddel van het wormtoestel niet alleen laat de schijf toe om een zelfsluitend vermogen te hebben, maar ook houdt de schijf bij om het even welke positie tegen en verbetert de werkende prestaties van de klep. Eigenschappen van industriële speciale vleugelklep: Het kan op hoge temperatuur weerstaan, en de toepasselijke drukwaaier is ook hoog. De klep heeft een grote nominale diameter. Het kleplichaam wordt gemaakt van koolstofstaal. De verzegelende ring van de klepplaat gebruikt een metaalring in plaats van een rubberring. De grote vleugelkleppen worden op hoge temperatuur vervaardigd door het lassen van de staalplaat en voor verwarmingspijpbuizen en gaspijpen van media op hoge temperatuur hoofdzakelijk gebruikt.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Sterkte
3. Kan modder, de minste die hoeveelheid vloeistof vervoeren in de pijpmond wordt geaccumuleerd.
4. Onder lage druk, kan een goede verbinding bereiken.
5. De aanpassingsprestaties zijn goed.
6. Het kanaal van de klepzetel heeft een groot efficiënt stroomgebied en een kleine vloeibare weerstand wanneer volledig toegankelijk gemaakt.
Modelselectie
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
