Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | roestvrij staal/wcb | Structuur: | Dubbel-zonderling |
---|---|---|---|
standaard: | ANSI | Maat: | 6“ |
Middel: | Het gas van de waterolie | Aansluiting: | Wafeltjetype |
Hoog licht: | Wafer type vlinderklep,Wafer vlinder terugslagklep |

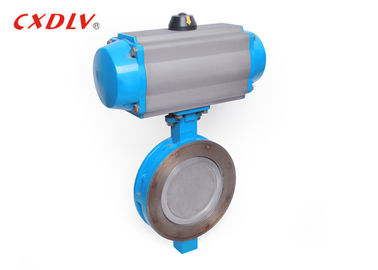

Zachte Pneumatische Aangedreven het WafeltjeVleugelkleppen van Seat van 4 Duimansi/GB Norm
Specificaties
1. Toepasselijke Normen:
* Ontwerp en Productie: ASTM A351 304
* Verbinding: JB/T79- 94(2)
* De Afmeting van aangezicht tot aangezicht: ANSI/ASME B16.5
* Test en Inspectie: API STD598-84
2. Groottewaaier:
- 1/2 " ~24“
3. Drukclassificatie:
- 150LB~600LB
4. Temperatuurwaaier:
- -20°C~185°C
Toepassing
De elektrische aanpassingsvleugelklep is een type van elektrische klep en elektrische controleklep. De belangrijkste verbindingsmethodes zijn: flenstype en wafeltjetype, dat belangrijke uitvoeringseenheden op het gebied van industriële automatiseringscontrole zijn. Twee belangrijke punten voor installatie van elektrische aanpassingsvleugelklep: het installatiestandpunt, de hoogte, en inham en afzet de richting moeten aan de ontwerpvereisten voldoen. Merk op dat de richting van media stroom met de richting van de pijl verenigbaar zou moeten zijn duidelijk op het kleplichaam, en de verbinding zou vast en strak moeten zijn. De elektrische aanpassingsvleugelklep moet voor installatie worden geïnspecteerd. Het naambord van de klep zou aan het huidige nationale standaard „Algemene Klepteken“ GB12220 moeten voldoen.
GROOTTE | L | C | Y | E | G |
2“ | 43 | 96 | 50 | 38 | 124 |
2 1/2“ | 49 | 119 | 48 | 59 | 194 |
3“ | 49 | 132 | 74 | 73 | 203 |
4“ | 54 | 157 | 97 | 95 | 216 |
5“ | 64 | 186 | 111 | 111 | 217 |
6“ | 57 | 216 | 146 | 142 | 235 |
8“ | 64 | 270 | 194 | 188 | 270 |
10“ | 71 | 324 | 243 | 236 | 329 |
12“ | 81 | 381 | 289 | 282 | 357 |
Sterkte
De klepstam is een door-staafstructuur. Na het doven van en het aanmaken van behandeling, heeft het goede uitvoerige mechanische eigenschappen, corrosieweerstand en krasweerstand. Wanneer de vleugelklep wordt geopend en gesloten, roteert de klepstam en voert het opheffen slechts geen handeling uit. De verpakking van de klepstam is niet gemakkelijk om worden gebroken en verzegelen is betrouwbaar. Het wordt bevestigd met de kegelspeld van de vlinderplaat, en het overhangende eind wordt ontworpen om te verhinderen stempel-uit typt, om de klepstam te verhinderen in te storten wanneer de klepstam en de vlinderplaat toevallig worden gebroken.
Modelselectie
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
