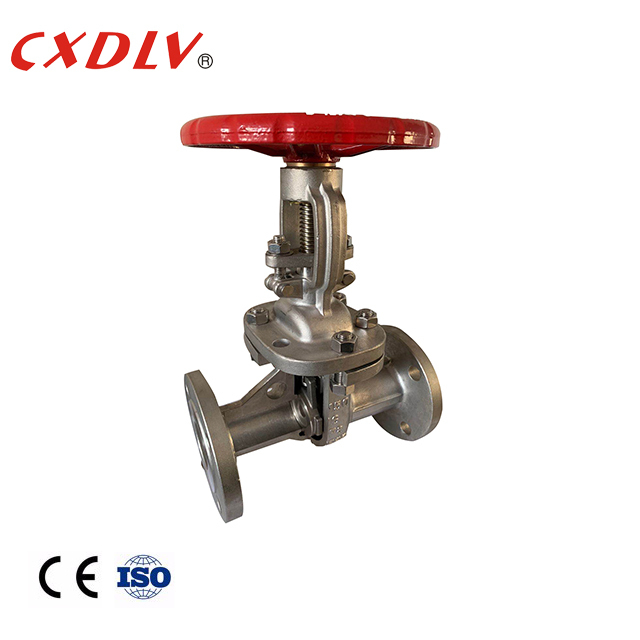

Opklimmende stam Flanged Gate Valve Flexible Wedge Bolted Bonnet
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Z41W |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, CF3, CF3M, WCB | Standaard: | GB |
|---|---|---|---|
| Maat: | DN80 ~ DN100 | Temperatuur: | -196 ° C ~ 650 ° C |
| Kleur: | Zilver | Zegel: | metaalverbinding |
Productomschrijving

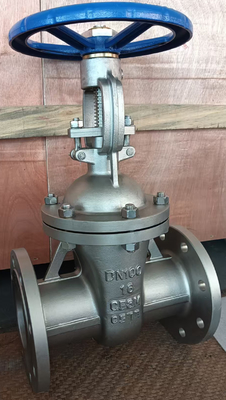

Stijgende stam flensschuifafsluiter flexibele wig met boutkap
Specificaties
Toepasselijke normen:
- AFSTAND TUSSEN FLENZEN: GB/T 12221
- FLENS AFMETING: GB/T 9113
- ONTWERP: ANSI B16.34
- TEST: API598
Maatbereik:
- DN50~DN350
Drukclassificatie:
- PN16~PN40
Temperatuurbereik:
- -20°C~180°C
Toepassing
De Z41 nationale standaard handmatige flensschuifafsluiter is een van de meest voorkomende aan/uit-kleppen die gebruik maakt van het op en neer bewegen van de schuif om het vloeibare medium in de pijp aan te sluiten (openen) en af te sluiten (volledig sluiten). Deze schuifafsluiters worden veel gebruikt als conditionering- en afsluitapparaten in pijpleidingen zoals kraanwater, afvalwater, bouw, aardolie, chemie, voedsel, farmaceutische producten, textiel, elektrische energie, marine, metallurgie en energiesystemen.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Eigenschap
1. Het medium kan in beide richtingen aan beide zijden stromen, wat eenvoudig te installeren is. De schuifafsluiterkanalen zijn aan beide zijden symmetrisch.
2. De lengte van de constructie (de afstand tussen de twee verbindende eindvlakken van de behuizing) is klein.
3. Eenvoudige vorm, korte constructielengte, goed fabricageproces en breed toepassingsgebied.
Modelselectie
Schuifafsluiter
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Klepmateriaal | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Aandrijving | 1) Enkelwerkend (veerretour) 2) Dubbelwerkend | |||
| Accessoires | 1) Eindschakelaar 2) Magneetventiel 3) Filter 4) Positieregelaar 5) Wormwiel | |||
