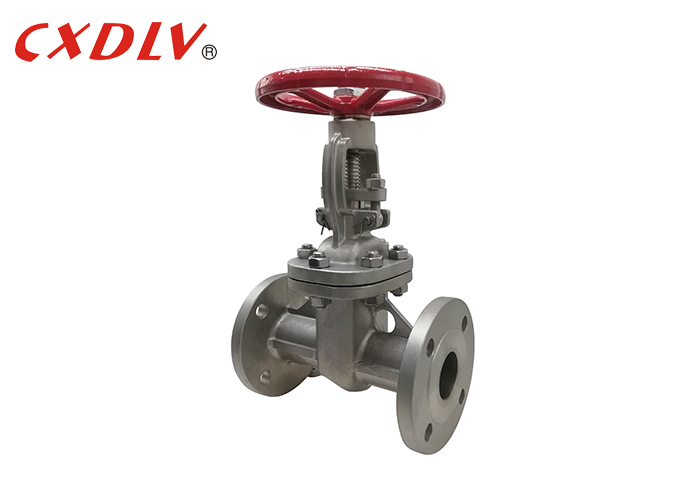

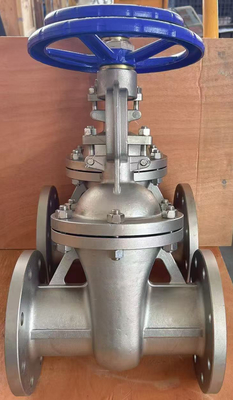

CF8M Flens Afsluiter PN16RF met Handwiel
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Z41W-16R |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, CF3, CF3M, WCB | Structuur: | Toenemende Stam |
|---|---|---|---|
| Standaard: | GB/ANSI | Maat: | DN32 ~ DN350 |
| Temperatuur: | -20 ~ 180DEG C | Kleur: | Zilver |
| Markeren: | PN16RF Flens Afsluiter,Handwiel Flens Afsluiter,CF8M Flens Afsluiter |
||
Productomschrijving
CF8M Flanged Gate Valve PN16RF met hendelwiel
Specificaties
Toepasselijke normen:
- Poortklep, API600
- Stalen kleppen, ASME B16.34
- Gezicht tot gezicht ASME B16.10
- Eindflenzen ASME B16.5/ASME B16.47
- Butt welding eindigt ASME B16.25
- Inspectie en testen API 598
Groottebereik:
- DN15 tot en met DN300
Vermogen om te reageren
- PN16 tot en met PN40
Temperatuurbereik:
- -196°C~650°C
Toepassing
De in de markt gebruikte algemene hekkleppen lekken of roesten al lang.Het bedrijf introduceerde de hoogwaardige rubberen afdichtklep die werd geproduceerd door Europese hightech rubber- en klepfabriekstechnologie, die de gebreken van de algemene sluiting van de hekklep, roest en andere elastische stoelen overwint.Het afdichtklep gebruikt de elastische ram om een licht elastische vervorming compensatie effect te produceren om een goed afdichting effect te bereikenDe klep heeft de voordelen van lichtschakelaar, betrouwbare afdichting, goed elastisch geheugen en lange levensduur.farmaceutisch, textiel, elektriciteit, scheepsbouw, metallurgie, energiesystemen en andere pijpleidingen als regulerings- en onderscheppingsinstrument.
| Grootte | L (((RF) | d | H | H1 | W | W1 |
| Een halve inch. | 108 | 14 | 195 | / | 120 | / |
| 3/4 inch. | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 inch. | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 inch. | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 inch. | 241 | 64 | 435 | / | 200 | / |
| 3 cm | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Kenmerken
1De inwendige delen van de klep zijn gemaakt van corrosiebestendig en roestvrij staal en koperlegeringsmaterialen, die kunnen worden gebruikt in het rioleringssysteem om zich aan te passen aan de harde werkomgeving.
2Kleine afmetingen, lichtgewicht, gemakkelijk te installeren en te repareren
3De klepstam is afgesloten door drie O-ringen, waardoor de wrijvingsweerstand tijdens het schakelen sterk wordt verminderd.
Modelkeuze
Doorgangsklep
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventielmateriaal | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Verstuiver | 1) Single Acting ((Spring Return)) 2) Double Acting | |||
| Accessoires | 1) Grensschakelaar 2) Solenoïde-klep 3) Filter 4) Positionair 5) Warmteversnelling | |||
