Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | CF8, CF8M, CF3, CF3M, WCB | Structuur: | toenemende stam |
---|---|---|---|
standaard: | ANSI | Maat: | 4 " ~12“ |
Temperatuur: | op hoge temperatuur | kleur: | Zilver |
Hoog licht: | Gesmeed staal Gate Valve,veerkrachtige schuifafsluiter |

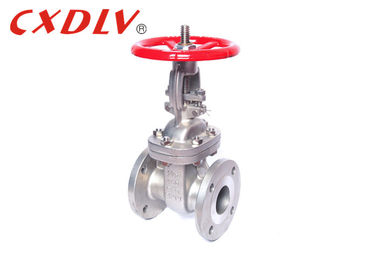

ANSI Flexibele van de de Klep Dubbele Flens van de Wigpoort het Beëindigenisolatie 150 Klasse
Specificaties
Toepasselijke Normen:
- Poortklep, API600
- Staalkleppen, ASME B16.34
- ASME van aangezicht tot aangezicht B16.10
- Beëindigenflenzen ASME B16.5/ASME B16.47
- De einden ASME B16.25 van het uiteindelassen
- Inspectie en test API 598
Groottewaaier:
- 1/2 " ~12“
Drukclassificatie:
- ASME-CL, 150, 300,
Temperatuurwaaier:
- -196°C~650°C
Toepassing
De poort van de poortklep heeft twee verzegelende gezichten. De twee verzegelende gezichten van de het meest meestal gebruikte klep van de wigpoort vormen een wigvorm. De wighoek varieert met de klepparameters, gewoonlijk 5º, en de middelgrote temperatuur is niet zo hoog zoals 2°52 '. De poort van de klep van de wigpoort kan in een geheel worden gemaakt, genoemd een stijve poort; het kan ook in een poort worden gemaakt die een kleine hoeveelheid misvorming kan veroorzaken om zijn werkbaarheid te verbeteren en de afwijking van de het verzegelen oppervlaktehoek te compenseren tijdens het het machinaal bewerken proces. De raad wordt genoemd een veerkrachtig blind.
GROOTTE | L (RF) | D | H | H1 | W | W1 |
1/2“ | 108 | 14 | 195 | / | 120 | / |
3/4“ | 117 | 19 | 210 | / | 120 | / |
1“ | 127 | 25 | 240 | / | 140 | / |
1 1/4“ | 140 | 32 | 300 | / | 180 | / |
1 1/2“ | 165 | 38 | 395 | / | 200 | / |
2“ | 216 | 51 | 400 | / | 200 | / |
2 1/2“ | 241 | 64 | 435 | / | 200 | / |
3“ | 283 | 76 | 515 | / | 250 | / |
4“ | 305 | 102 | 595 | / | 280 | / |
5“ | 381 | 127 | 725 | / | 280 | / |
6“ | 403 | 152 | 780 | 820 | 300 | 310 |
8“ | 419 | 203 | 975 | 1020 | 350 | 310 |
10“ | 457 | 330 | 1150 | 1200 | 400 | 310 |
12“ | 502 | 356 | 1380 | 1430 | 450 | 310 |
Eigenschap
1. Stabiele kwaliteit: voer kwaliteit controle door het proces uit, nuanced en uitvoerige inspectie!
2. Redelijke prijs: Efficiënte interne kostencontrole die, die uitgaven verminderen en aan klanten ten goede komen!
3. Snelle levering: geavanceerde productielijn, voldoende kous, verkorte levertijd!
Modelselectie
Poortklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Klep Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuator | 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend | |||
Toebehoren | 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme 5) Warm Toestel |
