Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | CF8, CF8M, CF3, CF3M, WCB | Structuur: | toenemende stam |
---|---|---|---|
standaard: | ANSI | Maat: | 1/1/2 " ~3“ |
Middel: | Het gas van de waterolie | kleur: | Zilver |
Hoog licht: | Gesmeed staal Gate Valve,veerkrachtige schuifafsluiter |

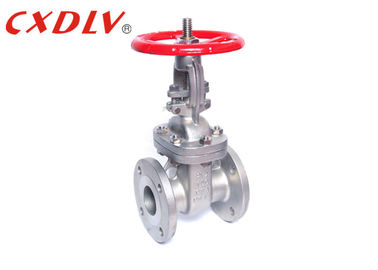

2 van de de Poortklep van de duimisolatie In werking gestelde het Roestvrije staalmotor Uit gegoten staal
Specificaties
Toepasselijke Normen:
- Poortklep, API600
- Staalkleppen, ASME B16.34
- ASME van aangezicht tot aangezicht B16.10
- Beëindigenflenzen ASME B16.5/ASME B16.47
- De einden ASME B16.25 van het uiteindelassen
- Inspectie en test API 598
Groottewaaier:
- 1/2 " ~12“
Drukclassificatie:
- ASME-CL, 150, 300,
Temperatuurwaaier:
- -196°C~650°C
Toepassing
Het openings en sluitende lid van de poortklep is een poort. De richting van beweging van de poort is loodrecht aan de richting van de vloeistof. De poortklep kan slechts volledig open en volledig gesloten zijn, en kan niet worden aangepast en throttled. De poort heeft twee verzegelende gezichten. De twee verzegelende gezichten van de gemeenschappelijkste kleppen van de wijzepoort vormen een wigvorm. De wighoek varieert met klepparameters, gewoonlijk 50, en is 2°52 ' wanneer de middelgrote temperatuur niet hoog is. De poort van de klep van de wigpoort kan in een geheel worden gemaakt, genoemd een stijve poort; het kan ook in een poort worden gemaakt die een kleine hoeveelheid misvorming kan veroorzaken om zijn werkbaarheid te verbeteren en de afwijking van de het verzegelen oppervlaktehoek te compenseren tijdens de verwerking. De raad wordt genoemd een veerkrachtig blind.
GROOTTE | L (RF) | D | H | H1 | W | W1 |
1/2“ | 108 | 14 | 195 | / | 120 | / |
3/4“ | 117 | 19 | 210 | / | 120 | / |
1“ | 127 | 25 | 240 | / | 140 | / |
1 1/4“ | 140 | 32 | 300 | / | 180 | / |
1 1/2“ | 165 | 38 | 395 | / | 200 | / |
2“ | 216 | 51 | 400 | / | 200 | / |
2 1/2“ | 241 | 64 | 435 | / | 200 | / |
3“ | 283 | 76 | 515 | / | 250 | / |
4“ | 305 | 102 | 595 | / | 280 | / |
5“ | 381 | 127 | 725 | / | 280 | / |
6“ | 403 | 152 | 780 | 820 | 300 | 310 |
8“ | 419 | 203 | 975 | 1020 | 350 | 310 |
10“ | 457 | 330 | 1150 | 1200 | 400 | 310 |
12“ | 502 | 356 | 1380 | 1430 | 450 | 310 |
Eigenschap
1. De vloeibare weerstand is klein, en de het verzegelen oppervlakte is minder gewassen en geërodeerd door het middel.
2. Openen en sluiten zijn meer arbeidsbesparend.
3. De stroomrichting van het middel is niet beperkt, geen storing, geen drukvermindering.
4. De eenvoudige vorm, de korte structuurlengte, het goede productieproces en de brede toepassing strekken zich uit
Modelselectie
Poortklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Klep Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuator | 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend | |||
Toebehoren | 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme 5) Warm Toestel |
