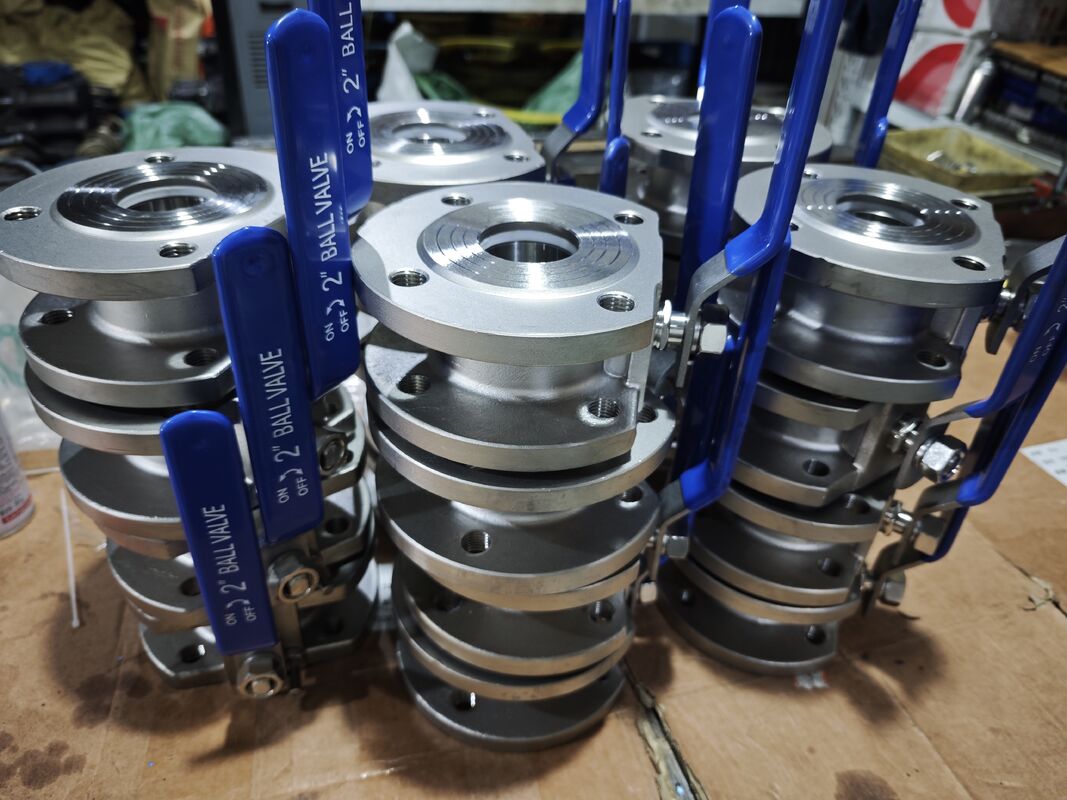

Italiaanse dunwandige kogelkraan, wat handiger is voor het vervangen van onderdelen. Kogelkraan van roestvrij staal en koolstofstaal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F-40P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, D/A, L/C, D/P |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Verbinding: | Wafeltje | Operatie: | Hendel |
|---|---|---|---|
| Druk: | PN40 | Productnaam: | 1pc kogelklep |
| Ventielmateriaal: | Roestvrij staal CF8 CF8M | Model: | Q71F-40P |
| Maatbereik: | DN15~DN200 | Temperatuur: | -20°C~350°C |
Productomschrijving
Italiaanse dunwandige kogelkraan, wat handiger is voor het vervangen van onderdelen. Kogelkraan van roestvrij staal en koolstofstaal
Algemene Kenmerken
Italië Kogelkraan
Toepasselijke normen:
- Ontwerp en fabricage: GB / T12237 / 1989
- Aansluiting: JB / T79
- Brandtest: GB / T13927 - 1992
Maatbereik:
- DN15 ~ DN200
Nominale druk:
- PN40 (4,0 MPa)
Temperatuurlimiet:
- 20 °C ~ 350 °C
Wafer Type kogelkranen (ook wel “Italy Super Thin” Type kogelkranen genoemd) worden gebruikt in leidingapparatuur onder omstandigheden van PN1.0~2.5MPa, werktemperatuur van 29~180°C (afdichtring is RPTFE) of 29~180°C (afdichtring is PPL Polyphenyleen), om het medium in de leiding af te sluiten of te verbinden. Het toepasselijke medium, zoals water, stoom, olie, salpeterzuur, azijnzuur, carbamide, of oxiderende media kunnen worden toegepast, afhankelijk van het gebruikte klepmateriaal.
| Eenheid: mm | |||||
| Druk | Maat | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
Wafer kogelkraan kan breed worden gebruikt in de aardolie-, chemische, metallurgische, energiecentrales, lichte industrie en andere gebieden om olie, water, gas en pulp of vezelige vloeistof automatisch aan te passen of af te sluiten.
Sterkte
1. Blow-out proof stengelontwerp
2. Volledige poort ontwerp
3. ISO5211 directe montagepad
4. Flens Standaard: GB
5. Diverse afdichtingsmaterialen en koolstofstaal opties
6. Wafer kogelkraan structuur eenvoudig, klein formaat, licht gewicht.
Model Selectie
Wafer kogelkraan
| Model nr. | Werkdruk /Mpa |
Toepasselijke temperatuur /°C |
Toepasbaar medium |
| Q71F-40P | 4.0 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-40Ti | 4.0 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
