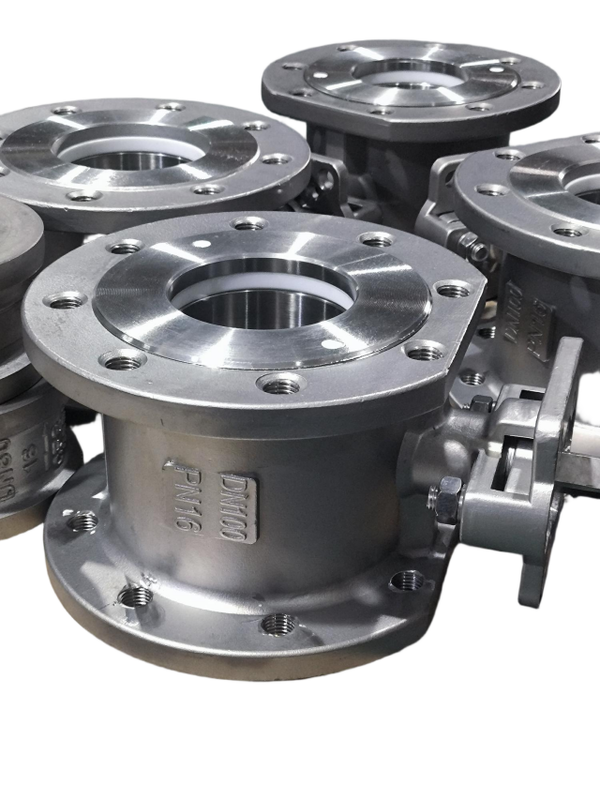

Italiaanse Dunne Wand Wafer Kogelkraan Roestvrij Staal Snelwissel Componenten 2PC met ISO5211 Montageflens
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F-40P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Verbinding: | Wafeltje | Operatie: | Hendel |
|---|---|---|---|
| Druk: | PN40 | Productnaam: | 1pc kogelklep |
| Ventielmateriaal: | Roestvrij staal CF8 CF8M | Model: | Q71F-40P |
| Maatbereik: | DN15~DN200 | Temperatuur: | -20°C~350°C |
| Markeren: | PN40 Hogedruk Waferkraan,Roestvrij Staal Snelwissel Kogelkraan,Italiaans Dunne Wand Flensontwerp |
||
Productomschrijving
PN40 Italiaanse dunwandige waferbalklep met snel wisselende onderdelen - hoogdrukbalklep van roestvrij staal
Algemene kenmerken
Italiaanse kogelklep
Toepasselijke normen:
- Ontwerp en fabricage: GB / T12237 / 1989
- Verbinding: JB / T79.
- Brandbestendige test: GB / T13927 - 1992
Groottebereik:
- DN15 ~ DN200
Nominale druk:
- PN40 (4,0 MPa)
Temperatuurgrens:
- 20 °C ~ 350 °C
Wafertype kogelkleppen(of zogenaamde "Italy Super Thin" type kogelkleppen) worden gebruikt in de pijpleidingapparatuur bij de toestand PN1,0~2,5 MPa,werktemperatuur van 29~180°C ((verzegelring is RPTFE) of 29~180°C ((verzegelring is PPL-polyphenyleen)Het toepasselijke medium, zoals water, stoom, olie, stikstofzuur, azijnzuur, carbamide,of medium van oxidatievermogen kan worden toegepast, onder voorbehoud van het gebruikte differentiaalklepmateriaal.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
Wafer Ball Valve kan op grote schaal worden gebruikt in aardolie, chemie, metallurgie, elektriciteitscentrale, lichte industrie en andere velden om automatisch olie, water, gas en pulp of vezelvloeistof aan te passen of af te snijden.
Sterkte
1Ontwerp van ontploffingsbestendige stammen.
2Volledige havenontwerp
3. ISO5211 rechtstreeks montageplatform
4- Flanke standaard: GB
5Verscheidene afdichtingsmaterialen en koolstofstaalopties
6Waferbalklepstructuur eenvoudig, klein, lichtgewicht.
Modelkeuze
met een vermogen van niet meer dan 10 kW
| Model nr. | Werkdruk /Mpa |
Toepasselijke temperatuur /°C |
Toepasselijk medium |
| Q71F-40P | 4.0 | PTFE ≤ 150 PPL ≤ 250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-40Ti | 4.0 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
