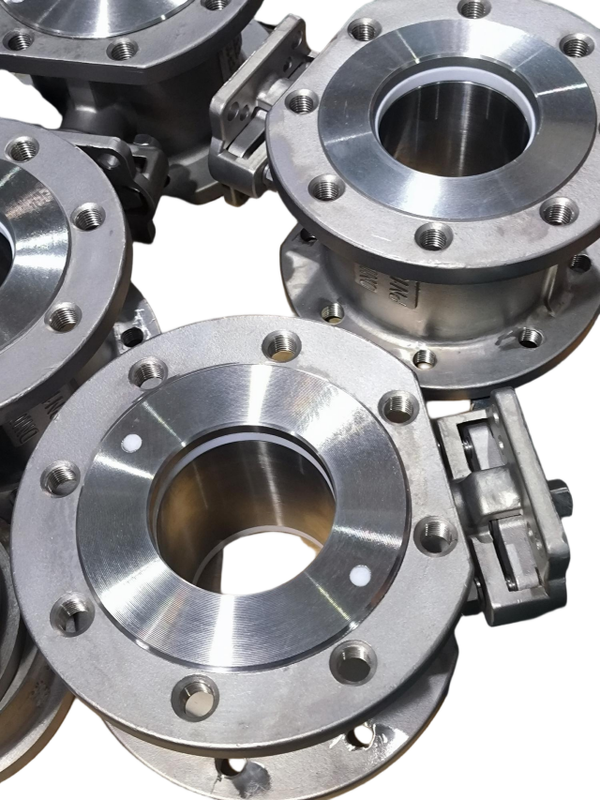

Italiaanse dunwandige waferkogelkraan koolstofstaal WCB snelwisselcomponenten 2PC met ISO5211 montagepad
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F-16C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, D/A, L/C, D/P |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Verbinding: | Wafeltje | Operatie: | Hendel |
|---|---|---|---|
| Druk: | PN16/PN25 | Productnaam: | 1pc kogelklep |
| Ventielmateriaal: | koolstofstaal WCB | Model: | Q71F-16C |
| Maatbereik: | DN15~DN200 | Temperatuur: | -20°C~350°C |
| Markeren: | WCB-waferklep van koolstofstaal,Vinnige vervanging van dunwandige kogelklep,ISO 5211 Direct Mount Italiaans ontwerp |
||
Productomschrijving
Italiaanse dunwandige wafer kogelkraan met snelwisselcomponenten - koolstofstaal WCB kogelkraan
Algemene Kenmerken
Italië Kogelkraan
Toepasselijke Normen:
- Ontwerp en Fabricage: GB / T12237 / 1989
- Aansluiting: JB / T79
- Brandtest: GB / T13927 - 1992
Maatbereik:
- DN15 ~ DN200
Nominale Druk:
- Constructie 1.6 ~ 4.0 MPa
Temperatuurlimiet:
- 20 °C ~ 350 °C
Wafer Type kogelkranen(ook wel “Italië Super Dun” Type kogelkranen genoemd) worden gebruikt in leidingapparatuur onder de conditie van PN1.0~2.5MPa, werktemperatuur van 29~180°C (afdichtring is RPTFE) of 29~180°C (afdichtring is PPL Polyfenyleen), om het medium in de leiding af te sluiten of te verbinden. Het toepasselijke medium, zoals water, stoom, olie, salpeterzuur, azijnzuur, carbamide, of oxiderend medium kan worden toegepast, afhankelijk van het gebruikte klepmateriaal.
| Eenheid:mm | |||||
| Druk | Maat | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
Wafer kogelkraan kan breed worden toegepast in de aardolie-, chemische, metallurgische, energiecentrales, lichte industrie en andere gebieden om olie, water, gas en pulp of vezelige vloeistof automatisch aan te passen of af te sluiten.
Sterkte
1. Blow-out proof stuurpen ontwerp
2. Volledige doorlaat ontwerp
3. ISO5211 directe montagepad
4. Flens Standaard: GB
5. Diverse afdichtingsmaterialen en koolstofstaal opties
6. Wafer kogelkraan structuur eenvoudig, klein formaat, licht gewicht.
Model Selectie
Wafer kogelkraan
| Model Nr. | Werkdruk /Mpa |
Toepasselijke Temperatuur /°C |
Toepasselijk Medium |
| Q71F-16C | 1.6 | PTFE≤150 PPL≤250 |
Water Olie Gas |
| Q71F-25C | 2.5 | Water Olie Gas | |
