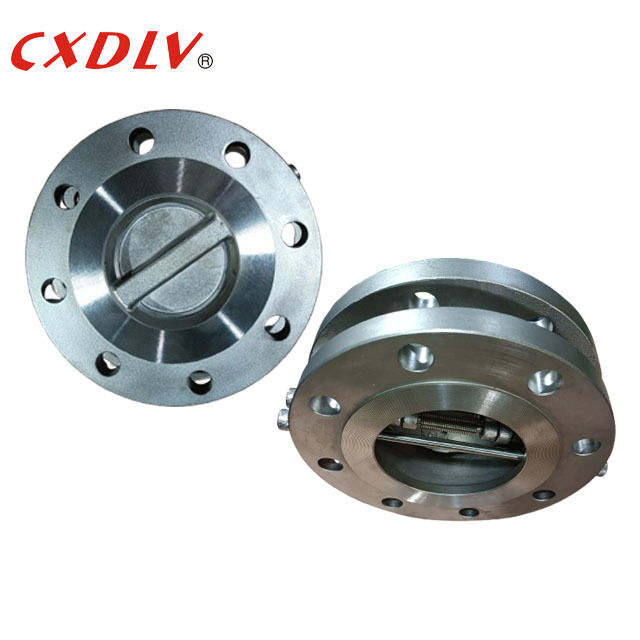

Roestvrij staal dubbelplaat terugslagklep met scharnierende klepdeksel en flensverbinding ANSI150LB RF
Productdetails:
| Plaats van herkomst: | Zhejiang, China |
| Merknaam: | CXDLV |
| Certificering: | ISO9001:2008&PED 2014/68/EU |
| Modelnummer: | H76 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Polywood koffers afhankelijk van de ventielstructuur |
| Levertijd: | 7-30 dagen |
| Betalingscondities: | L/C, T/T, |
|
Gedetailleerde informatie |
|||
| Materiaal schijf: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | Medium: | Water.Gas.Oil |
|---|---|---|---|
| Maat: | DN50 ~ DN600 | Standaard: | ANSI/GB/DIN |
| Lichaamsmateriaal: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0 MPa/1.6MPa/2.5MPa |
| Lente: | Inconel X-750/SS304/SS316 | ||
Productomschrijving
Roestvrijstalen Dubbele Plaat Keer Klep Metalen Scharnierende Flens Einde ANSI150LB RF
Specificaties
Ontwerp volgens AP1594.API6D.JB/T8937
Hart-op-hart volgens API594.API6D.DIN3202.JB/T8937
Druk- en Temperatuurclassificatie volgensASME B16.34
Testen en Inspectie volgens ANSI B 16.50.DIN2401.GB/T9124.JB/T74
Toepassing
De Dubbele Plaat, Wafer Keer Klep maakt gebruik van twee met veren belaste platen die scharnieren op een centrale scharnierpen. De binnenkant van de klep bestaat uit twee halfronde veren en een plaatoppervlak, en is met een pin aan het klephuis bevestigd. De veer wordt vervormd om de klepplaat te sluiten, en de vloeistofdruk zorgt ervoor dat de veer opent. De vervorming is snel, wat de leiding beschermt tegen waterslagschade.
Maattekening
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Kenmerk
1. Compacte wafer-stijl, uit één stuk ontworpen;
2. Centrale post ondersteunt de interne montage volledig zonder externe pinnen of pluggen;
3. Maximale doorstroomoppervlakte vermindert drukverlies;
4. Het dubbele plaatsontwerp zorgt voor verhoogde sterkte met verminderde openings- en sluitingstijd;
5. Torsieveer helpt bij het sluiten van de klepplaat, voorkomt terugstroming. Consistente kleprespons voorkomt klappen en waterslag
6. De schacht is voorzien van een zware, corrosiebestendige constructie;
7. Schachtsteunen fungeren als stops om overmatige beweging van de klepplaten te voorkomen. Ze zijn corrosiebestendig met grote schachtlager-oppervlakken en zijn gemakkelijk te verwijderen voor interne montage, onderhoud of vervanging.
8. Stuwkrachtringen verminderen wrijving en slijtage van de scharnieren van de klepplaten.
Pakket&Levering
Verpakkingsdetails: We kiezen geschikte houten kisten afhankelijk van verschillende kleppen en regelen bekwame werknemers om te verpakken in geval van beschadiging. Langdurig samenwerkende expediteur boekt ruimte, regelt douaneafhandeling en transport voor ons zonder vertraging. Er zijn drie manieren van transport, over zee, door de lucht en per trein. We regelen transport volgens de behoeften van de klant.
Leveringsdetails: volgens de bestelling, 7~60 dagen
FAQ
V: Bent u een handelsonderneming of fabrikant?
A: Wij zijn al meer dan 16 jaar fabrikant.
V: Hoe lang is uw levertijd?
A: Volgens de bestelling, 7~60 dagen.
V: Levert u monsters? Is het gratis of extra?
A: Ja, we kunnen het monster gratis aanbieden, maar betalen de vrachtkosten niet.
V: Wat zijn uw betalingsvoorwaarden?
A: Betaling=1000USD, 30% T/T vooraf, saldo voor verzending.
