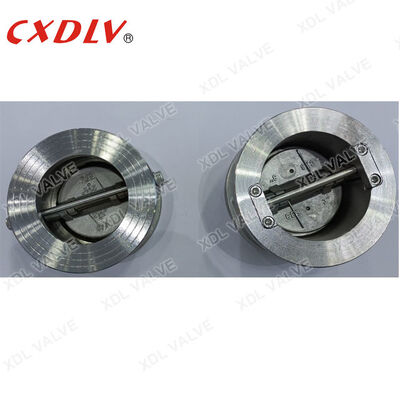

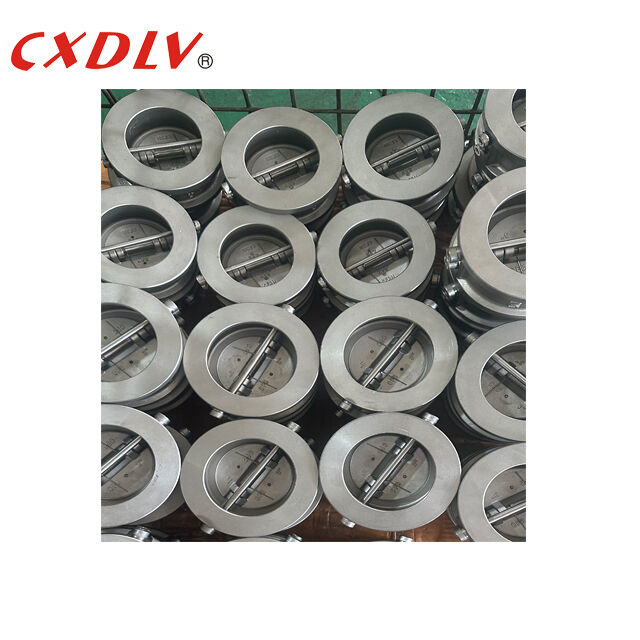

Wafer Dubbele Platen Keerklep Roestvrij Staal Materiaal Terugslagklep voor Water Olie Gas
Productdetails:
| Plaats van herkomst: | Zhejiang, China |
| Merknaam: | Xidelong |
| Certificering: | ISO 9001:2015, CE |
| Modelnummer: | H76W-16P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 50-200 / Piece |
| Verpakking Details: | Multiplex koffer van exportkwaliteit met schuimbescherming aan de binnenkant |
| Levertijd: | 7-15 werkdagen |
| Betalingscondities: | T/T,L/C,PayPal,Western Union |
| Levering vermogen: | 5000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Ventieltype: | dubbele plaat wafer terugslagklep | Nominale diameter: | DN65 (2-1/2") |
|---|---|---|---|
| Drukclassificatie: | PN16 | Lichaamsmateriaal: | Roestvrij staal CF8M (316) |
| Materiaal schijf: | Roestvrij staal CF8M (316) | Materiaal zitting: | PTFE |
| Lente materiaal: | Roestvrij staal 316 | Verbindingstype: | Wafeltje |
| Werktemperatuur: | -29°C tot 200°C | Toepasselijke media: | Water, olie, gas |
Productomschrijving
Wafer Dubbele platen Controleventil Roestvrij staal Materiaal Niet-terugkeerventiel voor water olie gas
DeXidelong Wafer Dubbele Platen Check Valveis een hoogwaardig niet-terugkeerventiel ontworpen voor betrouwbare terugstroompreventie in veeleisende industriële pijpleidingsystemen.met een robuuste CF8M-carrosserie (A351 klasse 316) uit roestvrij staal en twee veervormige schijven, biedt deze blokklep uitzonderlijke corrosiebestendigheid, snelle sluiting en onderhoudsvrije werking voor een breed scala aan toepassingen.
Belangrijkste kenmerken
| Kenmerken | Voordelen |
|---|---|
| Dual-plate veerbeladen ontwerp | Torsie veermechanisme zorgt voor onmiddellijke, bubbeldichte sluiting wanneer de stroom omkeert, het voorkomen van water hamer en systeembeschadiging |
| CF8M roestvrijstalen lichaam en schijven | Superieure corrosie- en oxidatiebestendigheid; geschikt voor agressieve media, waaronder zeewater, chemicaliën en hoogtemperatuurvloeistoffen tot 200°C |
| Compacte waferconfiguratie | Ultra-korte zicht-op-zicht afmeting (volgens API 594) bespaart installatieruimte en vermindert het gewicht van de pijpleiding; past tussen standaardflenzen zonder extra steun |
| Zwakke stoel | Leekdichte afdichting bij lage differentialdruk; brede chemische compatibiliteit; vervangbare stoel verlengt de levensduur van de klep |
| Bi-directionele afdichting | Positieve afsluiting in beide richtingen van de stroom; brandveilig secundair metalen-metalen stoelreservoir op aanvraag |
Technische specificaties
- Nominale diameter:DN65 (2-1/2 inch)
- Vermogen om te reagerenPN16 (equivalent van klasse 150)
- Materiaal van het lichaam en de schijf:ASTM A351 CF8M (316 roestvrij staal)
- Materiaal van de stoel:Vrouwelijk PTFE
- Vlammateriaal:Roestvrij staal 316 (inconel X-750 optioneel)
- Verbindingsnorm:Wafertype, geschikt voor tussen EN 1092-1 PN16 / ASME B16.5 klasse 150 flenzen
- Ontwerpnorm:API 594, API 598, EN 13709
- Gezicht tot gezicht:API 594 Kort patroon
- Werktemperatuur:-29°C tot +200°C (-20°F tot +392°F)
- Toepasselijke media:Water, warm water, stoom, olie, gas, zwakke zuren, organische oplosmiddelen
Typische toepassingen
- Waterzuiveringsinstallaties:Voorkoming van terugstroom van pompontlading in ruw water, behandeld water en slibleidingen
- HVAC-systemen:Koelwater, condensatiewater en warmwatercirculatie
- Olie en gas:Raffinaderijproceslijnen, tankplaatsleidingen en brandstofoverdrachtsystemen
- Marine & scheepsbouw:Ballastwatersystemen, ontladingsleidingen voor bodems, brandbestrijdingsnetten
- Chemische verwerking:Overdracht van corrosieve media indien 316 SS-compatibiliteit vereist is
- Energieopwekking:Koelwatercircuits, hulpleidingen, condensatie-returlijnen
Kwaliteitsborging
Elk Xidelong dubbelplatencontroleventiel ondergaat vóór verzending de volgende kwaliteitscontroleprocedures:
- 100% shell pressure test volgens API 598 bij 1,5x nominale druk
- Test van het stoeltje voor 100% bij 1,1x nominale druk met nul zichtbaar lek
- Materiaalcertificaat (EN 10204 3.1) voor onderdelen van carrosserie, schijf en afwerking
- Dimensionele inspectie volgens de toleranties van API 594 face to face
- Volledige traceerbaarheid van de smeltpartij tot het eindproduct
Voor aangepaste configuraties, waaronder NACE MR0175 zuur service trim, cryogene uitbreidingen, of speciale flens boorpatronen, neem dan contact op met ons engineering team.We bieden OEM-branding en op maat gemaakte verpakkingsoplossingen aan om aan uw projectvereisten te voldoen.
Neem vandaag nog contact met ons op.voor een prijsvraag, een technisch gegevensblad of om een steekproef voor evaluatie aan te vragen.
