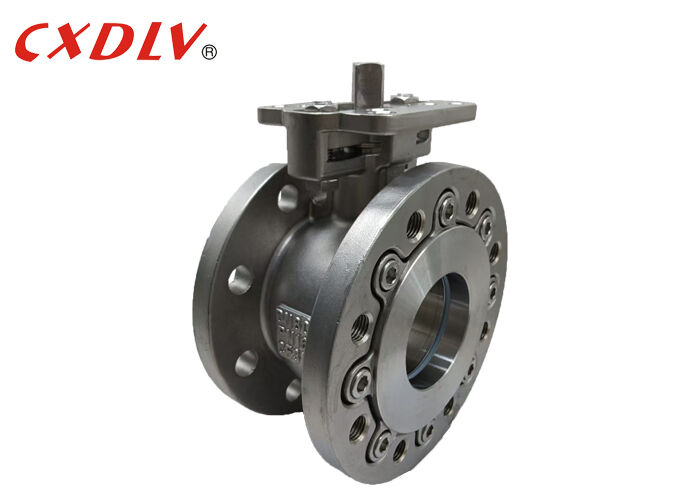

Italiaanse dunwandige waferbalklep met snel wisselende onderdelen - balklep van roestvrij staal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Productnaam: | 1pc kogelklep | Ventielmateriaal: | Ventielmateriaal |
|---|---|---|---|
| Druk: | PN16 | Operatie: | Hendel |
| Verbinding: | Wafeltje | Model: | Q71F |
| Markeren: | Italiaanse dunwandige waferbalk,met een vermogen van meer dan 50 W,met een diameter van niet meer dan 50 mm |
||
Productomschrijving

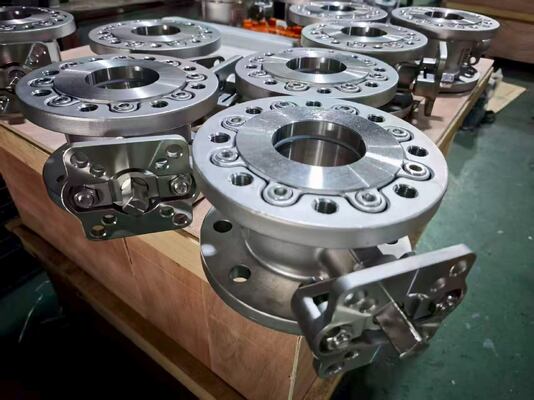

Italiaanse dunwandige waferkogelkraan met snelwisselcomponenten - RVS kogelkraan
Algemene kenmerken
Italië Kogelkraan
Toepasselijke normen:
- Ontwerp en productie: GB / T12237 / 1989
- Aansluiting: JB/T79
- Brandwerende test: GB / T13927 - 1992
Maatbereik:
-DN15~DN200
Nominale druk:
- Constructie 1,6 ~ 4,0 MPa
Temperatuurlimiet:
- 20 °C ~ 350 °C
Wafer-type kogelkranen(of "Italy Super Thin" type kogelkranen genoemd) worden gebruikt in de pijpleidingapparatuur in de toestand van PN1.0 ~ 2.5MPa, werktemperatuur van 29 ~ 180 ℃ (afdichtingsring is RPTFE) of 29 ~ 180 ℃ (afdichtingsring is PPL polyfenyleen), om het medium in de pijpleiding af te sluiten of aan te sluiten. Het toepasselijke medium, zoals water, stoomboot, olie, salpeterzuur, azijnzuur, carbamide of medium van oxidatie kan worden toegepast afhankelijk van het gebruikte klepmateriaal.
| Eenheid: mm | |||||
| Druk | Maat | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Sollicitatie
Wafer Ball Valve kan op grote schaal worden gebruikt in de aardolie-, chemische, metallurgie, krachtcentrales, lichte industrie en andere gebieden om olie, water, gas en pulp of vezelachtige vloeistof automatisch aan te passen of af te sluiten.
Kracht
1. Uitblaasbestendig steelontwerp
2. Volledig poortontwerp
3. ISO5211 directe montagepad
4. Flensstandaard: GB
5. Diverse afdichtingsmaterialen en koolstofstaalopties
6. Wafer kogelkraan structuur eenvoudig, klein formaat, lichtgewicht.
Modelselectie
Wafer-kogelkraan
| Modelnr | Werkdruk /Mpa |
Toepasselijke temperatuur /℃ |
Toepasselijk medium |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
