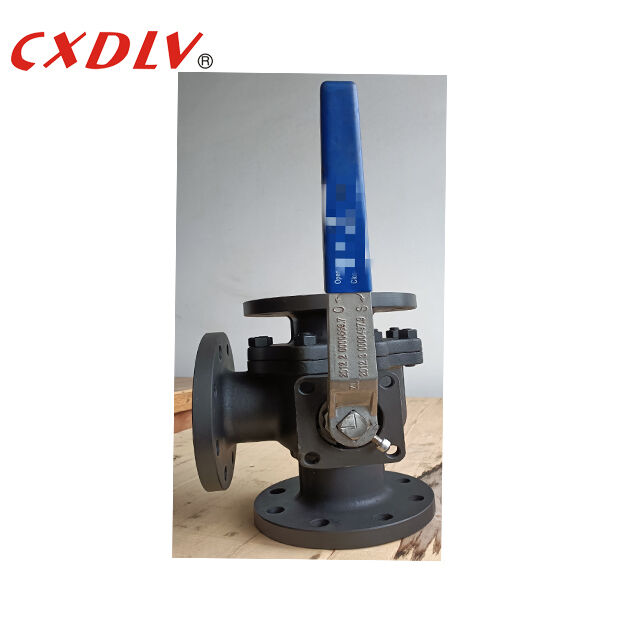

Carbon Steel 3 Way L-Port Flanged Ball Valve met ISO5211 Montage Pad met Handle Lever JIS10K Connection
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q45F-16P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | Balmateriaal: | CF8, CF8M, WCB |
|---|---|---|---|
| Materiaal zitting: | PTFE, PPL, Dakin PTFE | Portmodel: | L Boring |
| Standaard: | GB/ANSI/JIS | Modelnr: | Q44F-JIS10K |
| Markeren: | Koolstofstaal Van een flens voorzien Kogelklep,3weg L-poortbalklep,ISO5211 Montagepad kogelklep |
||
Productomschrijving
Koolstofstaal 3-weg L-poort flenskogelkraan met ISO5211-montagekussen met handgreep JIS10K-aansluiting
Specificaties
Gieten van drijvende kogelkraan
Toepasselijke normen:
- Ontwerp en productie: GB12237-89
- Aansluiting: HG/T20592
- Brandwerende test: API607 4e 1993
- Test en inspectie: GB/T13927-1992
Maatbereik:
-DN15~DN200
Drukclassificatie:
- PN16 PN25 PN40 JIS10K ANSI150LB
Temperatuurbereik:
- -20°C~185°C
Drieweg kogelkraanis verkrijgbaar in T- en L-versies. Het T-type zorgt ervoor dat drie orthogonale pijpen met elkaar kunnen communiceren en het derde kanaal kunnen afsnijden om te functioneren als splitsen en samenvoegen.
Het L-driewegkogelkraantype kan alleen twee pijpen verbinden die loodrecht op elkaar staan, en kan de derde pijp niet tegelijkertijd met elkaar verbonden houden, alleen om te verdelen.wordt gebruikt om beide inlaten van één uitlaat los te koppelen of om een van de twee inlaten op één uitlaat aan te sluiten. Andere soorten driewegkleppen kunnen worden ontworpen voor andere mogelijke stroomsturende schema's en posities.
| Druk | Maat | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Sollicitatie
De klep wordt voornamelijk gebruikt in industriële circulerende wateraanvoer en -afvoer, stedelijke wateraanvoer en -afvoer, hoogbouw en hotels met drukwaterafvoer van de pomp, gebruikt om water terug te dringen en destructieve waterslag te elimineren, om de veilige werking van het leidingnetwerk te garanderen. Ontworpen om volledig rekening te houden met de milieueisen, geen trillingen, geen lawaai, een soepele werking, ervoor te zorgen dat hotels, woningen rustig zijn en energiebesparende functies hebben.
Waarom voor ons kiezen?
1. De vloeistofweerstand is laag en de weerstandscoëfficiënt is gelijk aan de buislengte.
2. De structuur is eenvoudig, klein van formaat en licht van gewicht.
3. Het is compact en betrouwbaar en heeft goede afdichtingseigenschappen. Het wordt ook veel gebruikt in vacuümsystemen.
4. De bediening is handig, het openen en sluiten is snel en de rotatie is 90 ° van volledige opening tot volledige sluiting, wat handig is voor controle over lange afstanden.
5. Het onderhoud is handig, de kogelkraan heeft een eenvoudige structuur en de afdichtring is over het algemeen beweegbaar, en de demontage en vervanging zijn relatief handig.
6. Wanneer het volledig open of volledig gesloten is, zijn het afdichtingsoppervlak van de kogel en de klepzitting geïsoleerd van het medium en veroorzaakt het medium geen erosie van het afdichtingsoppervlak van de klep.
7. Er kan een breed scala aan toepassingen worden toegepast, van klein tot enkele millimeters, tot enkele meters, van hoogvacuüm tot hoge druk.
