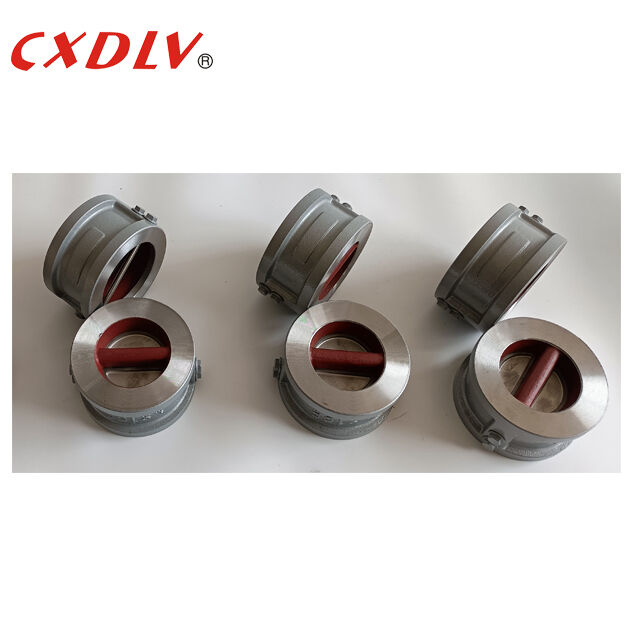

DN80 ANSI150LB RF dubbele deurplaat gegoten stalen metalen zitting Wafer terugslagklep terugslagkleppen
Productdetails:
| Plaats van herkomst: | ZheJiang, China |
| Merknaam: | CXDLV |
| Certificering: | ISO9001:2008&PED 2014/68/EU |
| Modelnummer: | H76 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Polywood koffers afhankelijk van de ventielstructuur |
| Levertijd: | 7-30 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
|
Gedetailleerde informatie |
|||
| Materiaal schijf: | CF8M/CF8/CF3/CF3M/WCB | Medium: | Water.Gas.Oil |
|---|---|---|---|
| Maat: | DN50 ~ DN600 | Standaard: | ANSI/GB/DIN |
| Lichaamsmateriaal: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0 MPa/1.6MPa/2.5MPa |
| Lente: | SS304/SS316 | ||
| Markeren: | DN80 gietijzeren remklep,ANSI150LB dubbelplaat non-return valve,wafer remklep met metalen stoel |
||
Productomschrijving
DN80 ANSI150LB RF dubbele deurplaat gegoten stalen metalen zitting Wafer terugslagklep terugslagkleppen
Specificaties
Ontwerp volgens API594.API6D.JB/T8937
Van aangezicht tot aangezicht volgens API594.API6D.DIN3202.JB/T8937
Druk- en temperatuurclassificatie volgensAPI598
Sollicitatie
De Dual Plate, Wafer-terugslagklep maakt gebruik van twee veerbelaste platen die scharnieren op een centrale scharnierpen. De binnenkant van de klep bestaat uit twee halfronde veren en een plaatoppervlak, en is met een pen op het kleplichaam bevestigd, en de veer wordt vervormd om de klepplaat te sluiten, en de vloeistofdruk zorgt ervoor dat de veer opengaat. De vervorming is snel, waardoor de buis wordt beschermd tegen waterslagschade.
Maattekening
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Functie
1. Compact wafelvormig ontwerp uit één stuk;
2. Middenstijl ondersteunt de interne montage volledig zonder externe pinnen of pluggen;
3. Maximaal stroomgebied vermindert drukverlies;
4.Het ontwerp met dubbele plaat zorgt voor meer sterkte met een kortere openings- en sluitingstijd;
5.Torsieveren helpen de klepplaat te sluiten en voorkomen dat de stroom wordt omgekeerd. Consistente kleprespons verzekert tegen dichtslaan en waterslag
6. De as is voorzien van een robuuste, corrosiebestendige constructie;
7. Assteunen fungeren als aanslagen om te voorkomen dat de klepplaten te ver bewegen. Ze zijn corrosiebestendig met grote aslageroppervlakken en zijn gemakkelijk verwijderbaar voor interne montage, onderhoud of vervanging.
8. Drukringen verminderen wrijving en slijtage van de klepplaatscharnieren.
Pakket en levering
Verpakkingsdetails: We kiezen geschikte houten kisten volgens verschillende kleppen en regelen geschoolde werknemers om in te pakken in geval van kneuzingen. Een expediteur die op lange termijn samenwerkt, boekt onverwijld ruimte, douane-inklaring en transport voor ons. Er zijn drie manieren voor transport: over zee, door de lucht en per trein. Wij regelen het transport volgens de behoeften van de klant.
Leveringsdetails: volgens de bestelling, 7 ~ 60 dagen
