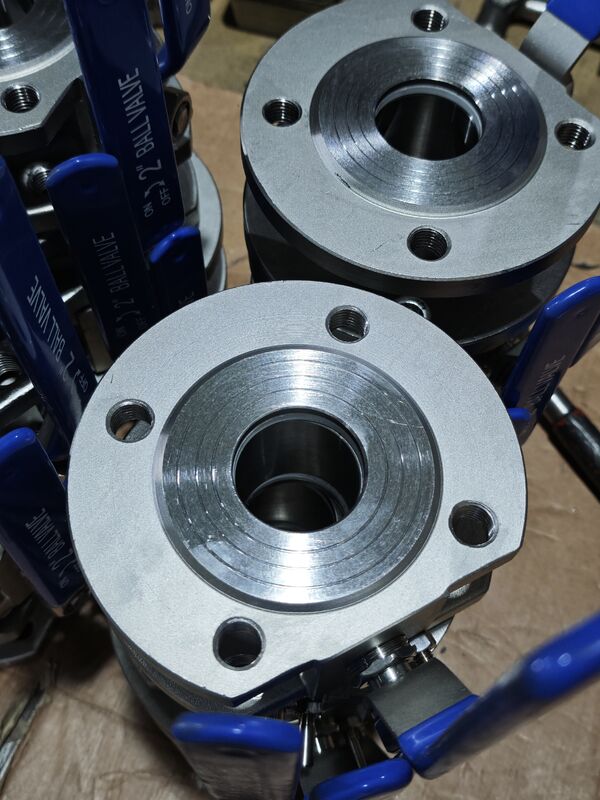

Robuuste kogelkraan met flens Ontworpen voor olie-water-gas- en pulpstroombeheer in verschillende industrieën Italiaanse kogelkraan
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Ventielmateriaal: | WCB | Zitplaats: | PPL |
|---|---|---|---|
| Verpakking: | Flexibel grafiet | Verbinding: | Wafeltje |
| Maat: | DN50 | Model: | Q71F |
| Markeren: | Flanged ball valve voor oliegas,Italiaanse flanged ball valve,Industrial pulp flow ball valve |
||
Productomschrijving
Regelen of afsnijden van olie water gas pulp of fibro met wafer flank ballen klep
WCB Carbon Steel Wafer Thin Flanged Ball Valve met roestvrijstalen handvat
Productkenmerken
1PC Wafer Ball Valve
Toepasselijke normen:
- Ontwerp en fabricage: GB/T12237/1989
- Verbinding: JB/T79
- Brandbestendige test: GB/T13927-1992
Groottebereik:DN15 ~ DN200
Nominale druk:10,6 ~ 4,0 MPa
Temperatuurbereik:-20 °C ~ 350 °C
Wafer Ball Valve is een nieuwe generatie van ultra-korte flens afstand kogelklep ontwikkeld door de introductie van de Italiaanse technologie voor een gelokaliseerd ontwerp.met een breedte van niet meer dan 50 mmHet product heeft de kenmerken van compacte structuur, kleine afmetingen, licht gewicht en gemakkelijke installatie.
Eenheid: mm
| Druk | Grootte | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Toepassing
Wafer Ball Valve kan op grote schaal worden gebruikt in aardolie, chemie, metallurgie, elektriciteitscentrale, lichte industrie en andere velden om automatisch olie, water, gas en pulp of vezelvloeistof aan te passen of af te snijden.
Sterkte
- Het unieke ontwerp van de excentrische maakt de wrijvingsloze transmissie tussen de afdichtingsoppervlakken mogelijk, wat de levensduur van de klep verlengt.
- Het elastisch zitje gegenereerd door koppel.
- Het ingenieuze wigontwerp zorgt ervoor dat de klep een steeds strakkere automatische afdichting heeft, met compenserende en nullekken tussen de afdichtingsoppervlakken.
- Kleine grootte, lichtgewicht en makkelijk te installeren.
- Pneumatische en elektrische apparaten kunnen worden geconfigureerd volgens de vereisten van de gebruiker om aan de behoeften van afstandsbediening en programmabesturing te voldoen.
- Het materiaal van de vervangende stoel kan op een verscheidenheid aan media worden aangebracht.
Modelkeuze
met een vermogen van niet meer dan 10 kW
| Model nr. | Werkdruk / MPa | Toepasselijke temperatuur /°C | Toepasselijk medium |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
