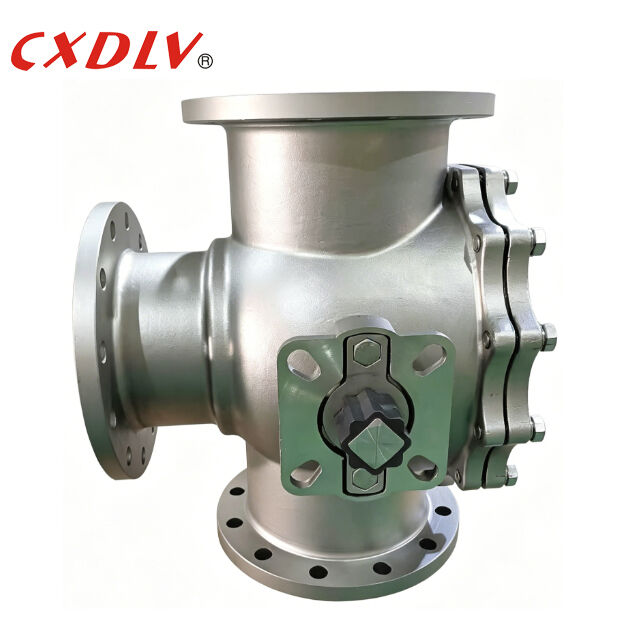

4weg flensterde verbindingsbalk PN16 RF roestvrijstalen lichaam PTFE stoel met ISO5211 montagepad
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q44F/Q45F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 ST |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | Balmateriaal: | CF8, CF8M |
|---|---|---|---|
| Materiaal zitting: | PTFE | Portmodel: | L-Port, T-Port |
| Standaard: | GB/ANSI/JIS | Modelnr: | Q44F-16P,Q45F-16C |
| Markeren: | 4weg flenstergommelklep PN16,roestvrijstalen kogelklep met PTFE-zitplaats,ISO5211 montage-paddekopklep |
||
Productomschrijving
4-weg flensaansluiting kogelkraan PN16 RF roestvrijstalen behuizing PTFE zitting met ISO5211 montageplaat
Specificaties
Gegoten zwevende kogelkraan
Toepasselijke normen:
- Ontwerp en fabricage: GB12237-89
- Aansluiting: JB/T79
- Brandwerende test: API607 4e 1993
- Test en inspectie: GB/T13927-1992
Maatbereik:
- DN15 ~ DN200
Drukklasse:
- PN16 PN25 PN40
Temperatuurbereik:
- -20°C~185°C
Drieweg kogelkraan is verkrijgbaar in T- en L-uitvoeringen. Het T-type maakt het mogelijk dat drie orthogonale leidingen met elkaar communiceren en het derde kanaal af te sluiten om te functioneren als splitsing en samenvoeging.
Het L drieweg kogelkraan type kan slechts twee leidingen verbinden die orthogonaal ten opzichte van elkaar staan, en kan de derde leiding niet tegelijkertijd verbonden houden, alleen verdelen. Het wordt gebruikt om beide inlaatpoorten van één uitlaatpoort te scheiden of het kan één van de twee inlaatpoorten met één uitlaatpoort verbinden. Andere soorten 3-weg kranen kunnen worden ontworpen voor andere mogelijke stromingsrichtingsschema's en posities.
| Druk | Maat | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Toepassing
De kraan wordt voornamelijk gebruikt in industriële circulatie wateraanvoer en -afvoer, stedelijke wateraanvoer en -afvoer, hogere gebouwen en hotels van drukwateruitlaat van de pomp, gebruikt om terugstroming en de eliminatie van destructieve waterslag te snijden, garandeert de veilige werking van het leidingnetwerk. Ontworpen om rekening te houden met de milieu-eisen, geen trillingen, geen geluid, soepele werking, zorgt ervoor dat hotels, woonwijken stil zijn en heeft energiebesparende functies.
Waarom kiezen voor ons?
1. De vloeistofweerstand is laag en de weerstandscoëfficiënt is gelijk aan de pijplengte.
2. De structuur is eenvoudig, klein van formaat en licht in gewicht.
3. Het is compact en betrouwbaar, en heeft goede afdichtingseigenschappen. Het is ook veel gebruikt in vacuümsystemen.
4. De bediening is gemakkelijk, de opening en sluiting is snel, en de rotatie is 90° van volledige opening tot volledige sluiting, wat handig is voor controle op afstand.
5. Het onderhoud is gemakkelijk, de kogelkraan heeft een eenvoudige structuur, en de afdichtring is over het algemeen beweegbaar, en de demontage en vervanging zijn relatief gemakkelijk.
6. Wanneer volledig geopend of volledig gesloten, is het afdichtingsoppervlak van de kogel en de klepzitting geïsoleerd van het medium, en het medium veroorzaakt geen erosie van het afdichtingsoppervlak van de klep.
7. Breed scala aan toepassingen, van klein tot enkele millimeters, tot enkele meters, van hoog vacuüm tot hoge druk kan worden toegepast.
