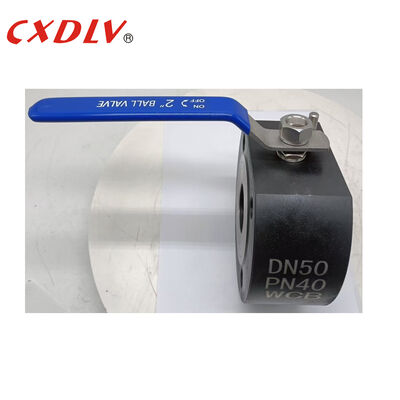

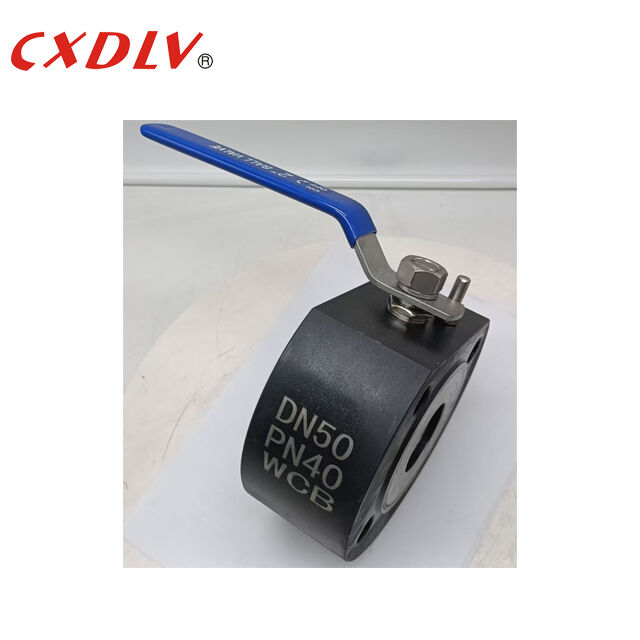

Wafer type 1 pc Volledig boorbalklep met montage tussen flenzen PN 40
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 ST |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Productnaam: | 1pc kogelklep | Klepmateriaal: | A105N |
|---|---|---|---|
| Druk: | PN40 | Operatie: | Handgreephef |
| Verbinding: | Wafeltje | Model: | Q71F |
| Markeren: | volledige boring kogelkraan PN 40,wafer type roestvrijstalen kogelkraan,flens kogelkraan met garantie |
||
Productomschrijving
Wafer type 1 pc Volledig boorbalklep met montage tussen flenzen PN 40
Algemene kenmerken
Italiaanse kogelklep
Toepasselijke normen:
- Ontwerp en fabricage: GB / T12237 / 1989
- Verbinding: HG/T20592
- Brandbestendige test: GB / T13927 - 1992
Groottebereik:
- DN15 ~ DN200
Nominale druk:
- Constructie 1,6 ~ 4,0 MPa
Temperatuurgrens:
- 20 °C ~ 200 °C
Drijvende bal
Volle haven
Wafertype kogelkleppen(of zogenaamde "Italy Super Thin" type kogelkleppen) worden gebruikt in de pijpleidingapparatuur bij de toestand PN1,0~2,5 MPa,werktemperatuur van 29~180°C ((verzegelring is RPTFE) of 29~180°C ((verzegelring is PPL-polyphenyleen)Het toepasselijke medium, zoals water, stoom, olie, stikstofzuur, azijnzuur, carbamide,of medium van oxidatievermogen kan worden toegepast, onder voorbehoud van het gebruikte differentiaalklepmateriaal.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN16 | 40 | 62 | 145 | 110 | 85 |
| 50 | 72 | 160 | 125 | 100 | |
Toepassing
Wafer Ball Valve kan op grote schaal worden gebruikt in aardolie, chemie, metallurgie, elektriciteitscentrale, lichte industrie en andere velden om automatisch olie, water, gas en pulp of vezelvloeistof aan te passen of af te snijden.
Sterkte
1In vergelijking met normale kogelkleppen hebben super dunne kogelkleppen het voordeel van een korte structuurlengte, lichtgewicht, gemakkelijker te installeren en materiaal te besparen, enz.en met uitstekende warmte-isolatie prestaties.
2Wij gebruiken een flexibele afdichtingsstructuur voor de zitring om de resultaten van een hoge betrouwbare afdichtingsprestatie te bereiken en gemakkelijk voor open/sluit werking,en een speciale brandwerende beschermingsconstructie in de klep is geplaatst om de werking van de klep en de hoge afdichtingsprestaties niet te belemmeren bij een ongeval met brandgevaar.
3. Antistatische structuur kan worden ingesteld onderhevig aan het verzoek van de klant. We stellen een 90o open / dicht lokalisatie plaat met gat, klant kan de locatie vergrendelen volgens de werkelijke toestand om mis-operatie te voorkomen.
Modelkeuze
met een vermogen van niet meer dan 10 kW
| Model nr. | Werkdruk /Mpa |
Toepasselijke temperatuur /°C |
Toepasselijk medium |
| Q71F-16P | 1.6 | PTFE ≤ 150 PPL ≤ 200 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
