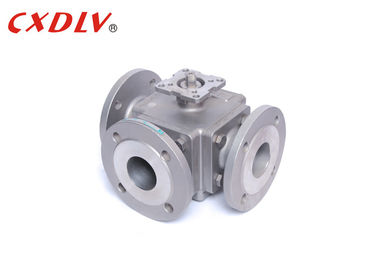

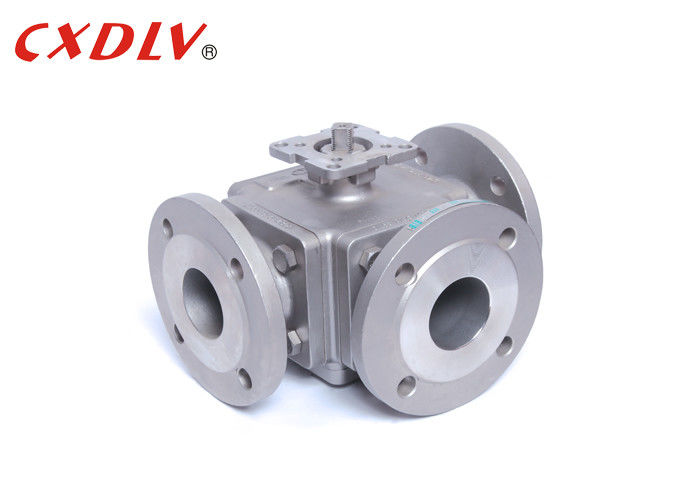

3-richtings kogelventil van roestvrij staal T-poort L-poort met ISO5211 TOP en PN16 drukclassificatie
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q44F/Q45F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | Kogelmateriaal: | CF8, CF8M |
|---|---|---|---|
| Stoelmateriaal: | PTFE | Portmodel: | L-Port, T-Port |
| Standaard: | GB/ANSI/JIS | Model NO: | Q44F-16P,Q45F-16C |
Productomschrijving
3-weg kogelkraan met flens met hoge drukclassificatie voor zware toepassingen met ISO5211 TOP en PN16 drukclassificatie
Specificaties
Gegoten zwevende kogelkraan
Toepasselijke normen:
- Ontwerp en fabricage: GB12237-89
- Aansluiting: JB/T79
- Vuurproef: API607 4e 1993
- Test en inspectie: GB/T13927-1992
Maatbereik:
- DN15 ~ DN200
Drukclassificatie:
- PN16 PN25 PN40
Temperatuurbereik:
- -20°C~185°C
Drie-weg kogelkraan is beschikbaar in T- en L-versies. Het T-type maakt het mogelijk dat drie orthogonale pijpen met elkaar communiceren en het derde kanaal afsluiten om te functioneren als een splitsing en samenvoeging.
Het L-type drie-weg kogelkraan kan slechts twee pijpen verbinden die orthogonaal op elkaar staan, en kan de derde pijp niet tegelijkertijd met elkaar verbonden houden, alleen verdelen. Het wordt gebruikt om beide inlaatopeningen van één uitlaat af te sluiten of om één van de twee inlaatopeningen met één uitlaat te verbinden. Andere soorten 3-poorts kleppen kunnen worden ontworpen voor andere mogelijke stroomrichtingsschema's en posities.
| Druk | Maat | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Toepassing
De klep wordt voornamelijk gebruikt in industriële circulatie van wateraanvoer en -afvoer, stedelijke wateraanvoer en -afvoer, hoogbouw en hotels van onder druk staande wateruitlaat van de pomp, gebruikt om water terug te snijden en de vernietigende waterslag te elimineren, garandeert de veilige werking van het pijpleidingnetwerk. Ontworpen om volledig rekening te houden met de milieu-eisen, geen trillingen, geen lawaai, soepele werking, zorg ervoor dat hotels, woningen stil zijn en energiebesparende functies hebben.
Waarom voor ons kiezen?
1. De vloeistofweerstand is laag en de weerstandscoëfficiënt is gelijk aan de pijplengte.
2. De structuur is eenvoudig, klein van formaat en licht van gewicht.
3. Het is compact en betrouwbaar en heeft goede afdichtingseigenschappen. Het is ook veel gebruikt in vacuümsystemen.
4. De bediening is gemakkelijk, het openen en sluiten gaat snel en de rotatie is 90° van volledig open naar volledig gesloten, wat handig is voor controle over lange afstanden.
5. Het onderhoud is gemakkelijk, de kogelkraan heeft een eenvoudige structuur en de afdichtring is over het algemeen beweegbaar en de demontage en vervanging zijn relatief gemakkelijk.
6. Bij volledig open of volledig gesloten is het afdichtoppervlak van de kogel en de klepzitting geïsoleerd van het medium en veroorzaakt het medium geen erosie van het afdichtoppervlak van de klep.
7. Breed scala aan toepassingen, van klein tot een paar millimeter, tot een paar meter, van hoog vacuüm tot hoge druk kan worden toegepast.
