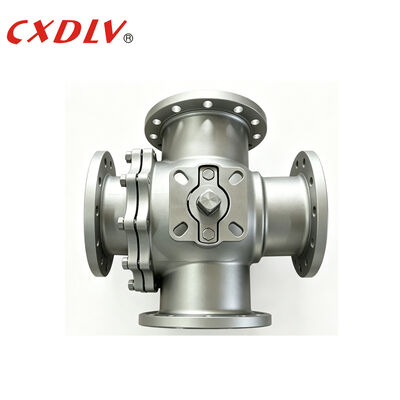

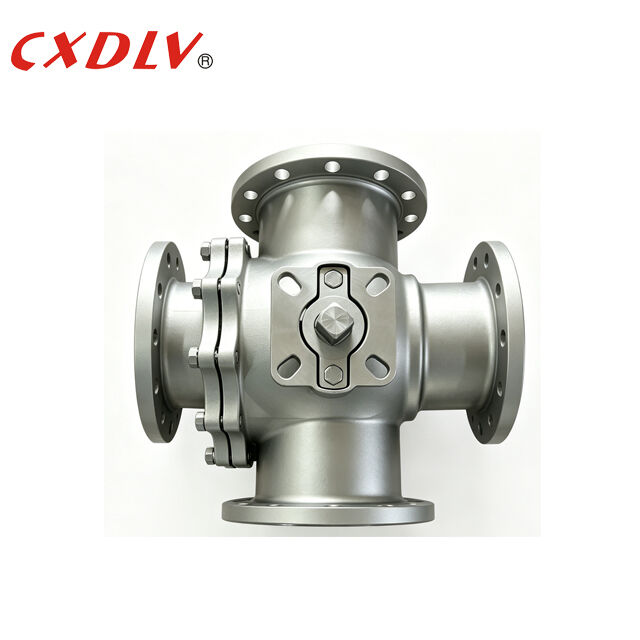

4-Way Full Port Flanged End Ball Valve T-Bore PN16 met ISO5211 TOP
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO9001 |
| Modelnummer: | Q44F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Stroom: | Geactiveerde operatie | Lichaamsmateriaal: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbinding: | Flens | Structuur: | Drijvende kogelventiel |
| Model: | Volledige poort | Modelnr: | Q44F-16P |
| Markeren: | Diverterklep volgens ISO5211,PN16 driewegdiverterklep,Volledige poort 3-weg diverter klep |
||
Productomschrijving
- Ontwerp en fabricage: GB12237-89
- Verbinding:HG/T20592
- Test en inspectie:GB/T13927-1992
- DN15 ~ DN200
- PN16
- -20°C tot 185°C
De T-type maakt het mogelijk dat drie orthogonale buizen met elkaar communiceren en het derde kanaal afsnijden om te functioneren als een splitsing en fusie.De L-drieweg kogelklep type kan alleen twee buizen die orthogonaal met elkaar verbinden, en kan de derde buis niet tegelijkertijd met elkaar verbonden houden, alleen om te verdelen.
| Druk | Grootte | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Deze configuratie is veelzijdig voor veel toepassingen, maar voordat je een driewegbalk koopt, moet je eerst een paar dingen weten.Je moet controleren welke poortconfiguratie het beste is voor je systeem..
Er zijn twee verschillende soorten 3-richtings kogelkleppen. Ze zijn L-type of T-type, die wordt bepaald door de vorm van de opening in het geheel.Elk heeft zijn eigen kenmerken die het beter maken dan het andere voor specifieke toepassingenIn dit artikel,we zullen de belangrijkste verschillen tussen L- en T-type drieweg kogelvalen bespreken die u moeten helpen een beter geïnformeerde beslissing te nemen bij het zoeken naar een klep om in uw systeem te installeren.
- Raffinaderijen
- Petrochemische industrie
- Chemische procesapparatuur
- Procescontrole-toepassingen
- Toepassingen voor water en afvalstoffen
- Pipeline toepassingen
- Vergrendelingshandgrepen die op 90 graden en met tussenpozen tot 360 graden vergrendelen
- Kwaliteitsinvestering in gietijdstukken
- Antistatische aardingstoestellen
- Montageconfiguraties voor actuatoren van het ISO-type
- Verkrijgbaar in verschillende speciale stoelmaterialen
