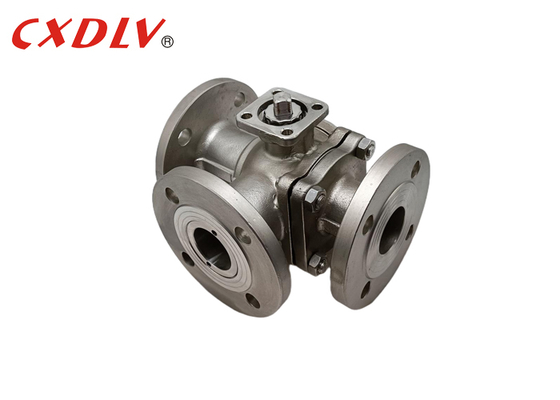

3-Way Full Port Flanged End Diverter Valve PN16 met ISO5211 TOP
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO9001 |
| Modelnummer: | Q44F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Stroom: | Geactiveerde operatie | Lichaamsmateriaal: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbinding: | Flens | Structuur: | Drijvende kogelventiel |
| Model: | Volledige poort | Model NO: | Q44F-16P |
| Markeren: | Diverterklep volgens ISO5211,PN16 driewegdiverterklep,Volledige poort 3-weg diverter klep |
||
Productomschrijving
3-Way Full Port Flanged End Diverter Valve PN16 met ISO5211 TOP
Specificaties
Volledige 3-weg balklep
Toepasselijke normen:
- Ontwerp en fabricage: GB12237-89
- Verbinding:HG/T20592
- Test en inspectie:GB/T13927-1992
Groottebereik:
- DN15 ~ DN200
Vermogen om te reageren
- PN16
Temperatuurbereik:
- -20°C tot 185°C
met een vermogen van meer dan 50 WDe T-type maakt het mogelijk dat drie orthogonale buizen met elkaar communiceren en het derde kanaal afsnijden om te functioneren als een splitsing en fusie.De L-drieweg kogelklep type kan alleen twee leidingen die orthogonaal met elkaar verbinden, en kan de derde buis niet tegelijkertijd met elkaar verbonden houden, alleen om te verdelen.
| Druk | Grootte | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Ontworpen met drie poorten,met een vermogen van niet meer dan 50 WDeze configuratie is veelzijdig voor veel toepassingen, maar voordat u een driewegbalk koopt,Je moet controleren welke poortconfiguratie het beste is voor je systeem..
Er zijn twee verschillende soorten 3-richtings kogelkleppen. Ze zijn L-type of T-type, die wordt bepaald door de vorm van de opening in het geheel.Elk heeft zijn eigen kenmerken die het beter maken dan het andere voor specifieke toepassingenIn dit artikel,we zullen de belangrijkste verschillen tussen L- en T-type 3-weg kogelkleppen bespreken die u moeten helpen een beter geïnformeerde beslissing te nemen bij het zoeken naar een klep om in uw systeem te installeren.
Toepassing
1. Raffinaderijen
2Petrochemische industrie
3Chemische verwerkingsapparatuur
4. Process Control-toepassingen
5- Water- en afvaltoepassingen
6. Pipeline toepassingen
Kenmerken
1. Vergrendelingshandgrepen die vergrendelen op 90 graden en intervallen tot 360 graden
2. kwaliteitsinvesteringen in gegoten componenten
3. Antistatische aardingstoestellen
4. Configuraties voor het monteren van actuatoren van ISO-type
5. Verkrijgbaar in een verscheidenheid aan speciale stoelmaterialen
