Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q45F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Versiering: | Geactiveerd | Lichaamsmateriaal: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Verbinding: | Flens | Structuur: | Drijvende kogelventiel |
| Vervelen: | T-boor | Model NO: | Q45F-16 |
| Stoelmateriaal: | PTFE, PPL, Dakin PTFE | ||
| Markeren: | Volledige poortbalk met lege stam,Flanged End Diverter Ball Valve,Diverterbalk |
||
Productomschrijving

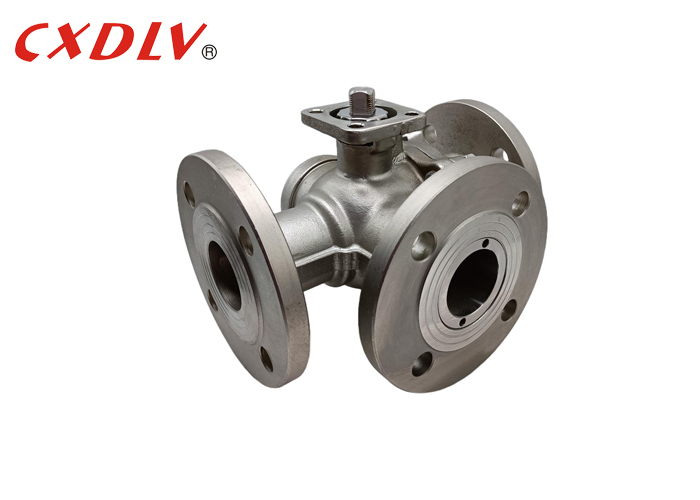

Blote Stam Volle Poort 3-Weg Flens Einde Diverter Kogelkraan T-Poort
Specificaties
Volle Poort 3 Weg Kogelkraan
Toepasselijke Normen:
- Ontwerp en Fabricage: GB12237-89
- Aansluiting: HG/T20592, GB/T9113
- Vuurvast Test: API607 4e 1993
- Test en Inspectie: GB/T13927-1992
Maatbereik:
- DN15 ~ DN200
Drukclassificatie:
- PN16 PN25 PN40
Temperatuurbereik:
- -20°C~185°C
Drie-weg kogelkraan is beschikbaar in T- en L-versies. Het T-type maakt het mogelijk dat drie orthogonale pijpen met elkaar communiceren en het derde kanaal afsluiten om te functioneren als een splitsing en samenvoeging. Het L-type drie-weg kogelkraan kan slechts twee pijpen verbinden die orthogonaal op elkaar staan, en kan de derde pijp niet tegelijkertijd met elkaar verbonden houden, alleen om te verdelen.
| Druk | Maat | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
Toepassing
1. Raffinaderijen
2. Petrochemie
3. Chemische Procesapparatuur
4. Procesbesturingstoepassingen
5. Water- en afvaltoepassingen
6. Pijpleidingtoepassingen
Kenmerken
1. Vergrendelingshendels die vergrendelen in stappen van 90 graden en intervallen tot 360 graden
2. Kwaliteitscomponenten van gegoten investeringen
3. Antistatische aardingsapparaten
4. ISO-type actuator montageconfiguraties
5. Verkrijgbaar in een verscheidenheid aan speciale zittingmaterialen
