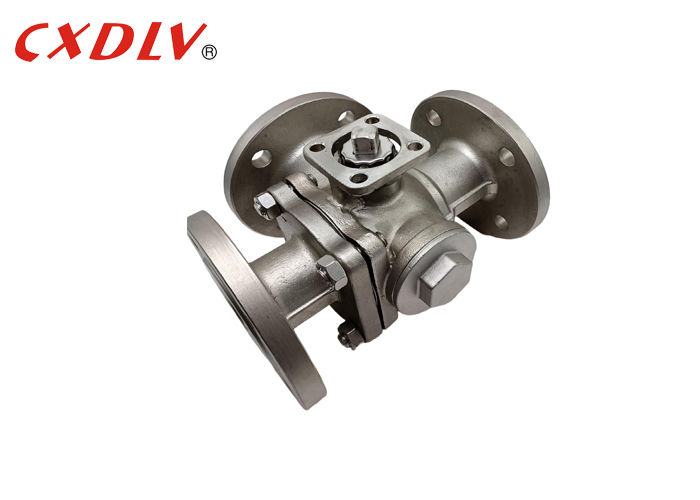

3weg T-Port Flanged Ball Valve met ISO5211 Montage Pad Bare Stem
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q45F-16P |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte multiplexkisten volgens verschillende kleppenstructuur |
| Levertijd: | 5 ~ 25 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500 stcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | Kogelmateriaal: | CF8, CF8M, WCB |
|---|---|---|---|
| Stoelmateriaal: | PTFE, PPL, Dakin PTFE | Portmodel: | T vervelen |
| Standaard: | GB/ANSI/JIS | Model NO: | Q45F-16P |
| Markeren: | Flanged Ball Valve met T Port,5211 Montage Pad Flanged Ball Valve |
||
Productomschrijving
3weg T-Port Flanged Ball Valve met ISO5211 Montage Pad Bare Stem
Specificaties
Gegote drijvende kogelklep
Toepasselijke normen:
- Ontwerp en fabricage: GB12237-89
- Verbinding:HG/T20592
- Brandbestendige test: API607 4e 1993
- Test en inspectie:GB/T13927-1992
Groottebereik:
- DN15 ~ DN200
Vermogen om te reageren
- PN16 PN25 PN40
Temperatuurbereik:
- -20°C tot 185°C
met een vermogen van meer dan 50 WDe T-type maakt het mogelijk dat drie orthogonale buizen met elkaar communiceren en het derde kanaal afsnijden om te functioneren als een splitsing en fusie.
De L-driedimensionele kogelklep kan slechts twee pijpen verbinden die orthogonaal met elkaar zijn, en kan de derde pijpleiding niet tegelijkertijd met elkaar verbonden houden, alleen om te verdelen.wordt gebruikt om beide inlaatgassen van één stopcontact te ontkoppelen of om één van twee stopcontacten aan één stopcontact te koppelen.Andere soorten 3-poortkleppen kunnen worden ontworpen voor andere mogelijke stroomrichtingssystemen en -posities.
| Druk | Grootte | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Toepassing
De klep wordt voornamelijk gebruikt in industriële circulerende watervoorziening en -afvoer, stedelijke watervoorziening en -afvoer, hoge gebouwen en hotels van de drukwaterauto van de pomp,Gebruikt voor het terugsnijden van water en het elimineren van destructieve waterhamer , de veilige werking van het pijpleidingsnetwerk te garanderen.Residentiële stilte en heeft een energiebesparende functies.
Waarom kiezen jullie ons?
1De vloeistofweerstand is laag en de weerstandscoëfficiënt is gelijk aan de buislengte.
2De structuur is eenvoudig, klein en licht.
3Het is compact en betrouwbaar en heeft goede afdichtingseigenschappen.
4De werking is handig, het openen en sluiten is snel en de rotatie is 90° van volledige opening tot volledige sluiting, wat handig is voor afstandsbediening.
5Het onderhoud is handig, het kogelventil heeft een eenvoudige structuur en de afdichtingsring is over het algemeen beweeglijk, en de demontage en vervanging zijn relatief handig.
6Wanneer de bal volledig open of volledig gesloten is, is het afdichtingsoppervlak van de bal en de klepstoel van het medium geïsoleerd en veroorzaakt het medium geen erosie van het afdichtingsoppervlak van de klep.
7Het kan worden toegepast op een breed scala van toepassingen, van kleine tot enkele millimeters, tot enkele meters, van hoog vacuüm tot hoge druk.
