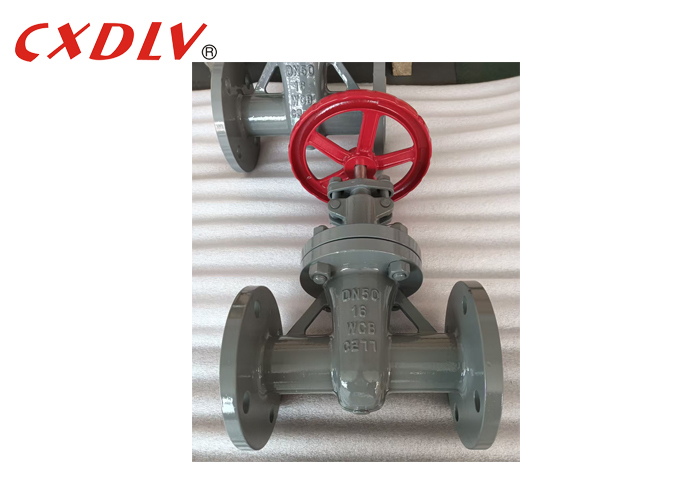

A216 WCB Flensschuifafsluiter Niet-stijgende Spindel met Handwiel
Productdetails:
| Place of Origin: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Model Number: | Z45W-16C |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Supply Ability: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Body Material: | A216 WCB,CF3,CF3M | Trim: | #8 |
|---|---|---|---|
| Standard: | ANSI/JIS | Size: | 1/2"~10" |
| Medium: | Water, Oil ,Gas | Pressure: | ANSI150/ANSI300/PN16/PN25 |
| Wedge: | 13Cr | ||
Productomschrijving
A216 WCB Flenspoortventiel Niet-stijgende Spindel met Handwiel
Specificaties
Toepasselijke Normen:
- Ontwerp en fabricage volgens ASME B16.34, API608
- Face-to-face volgens ASME B16.10
- Eindflenzen volgens ASME B16.5
- Inspectie en test volgens API 598
Maatbereik:
- 1/2"~14"
Drukclassificatie:
- PN16/PN25/PN40, ANSI150/300, JIS10K
Temperatuurbereik:
- -20°C~185°C
Wig:
- Flexibel,
Constructie:
- NRS (Niet-stijgende Spindel)
Toepassing
Poortventielen worden gebruikt in een breed scala aan toepassingen. Ze zijn er in meerdere maten en configuraties voor gebruik in algemene service op water, olie of samengeperst gas. Gespecialiseerde modellen worden aanbevolen voor brandleidingafsluiting en distributieservice.
Roestvrijstalen niet-stijgende spindelpoortventielen worden veel gebruikt in wateraanvoer- en afvoersystemen, zoals die van gemeentelijke faciliteiten, de bouw van gebouwen en waterbronprojecten waar een hoge waterkwaliteit vereist is. Omdat de klep de niet-stijgende spindelstructuur gebruikt, wordt deze ook veel gebruikt in toepassingen waar installatieruimte vereist is.
- Goede afdichtingsprestaties, compacte structuur, besparing van installatieruimte
- De stromingsrichting van het medium is onbeperkt
- Kleine vloeistofweerstand
- Corrosiebestendig, lange levensduur
| MAAT | L(RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
Kenmerk
1) Productkenmerken: voldoen aan de eisen van geavanceerde normen in binnen- en buitenland, betrouwbare afdichting, uitstekende prestaties, mooie vorm.
2) Het afdichtingspaar is geavanceerd en redelijk, het afdichtingsoppervlak van poort en klepzitting is oppervlaktegelast met harde legering van verschillende hardheid, de afdichting is betrouwbaar, hoge hardheid, slijtvast, bestand tegen hoge temperaturen, corrosiebestendigheid, goede slijtvastheid en lange levensduur.
3) Klepsteel door conditionering en oppervlakte-nitrering, heeft een goede corrosiebestendigheid, slijtvastheid en slijtvastheid. Het kan een verscheidenheid aan pijpleidingflensnormen en flensafdichtingsoppervlakvorm gebruiken, om te voldoen aan de behoeften van verschillende projecten en gebruikersvereisten.
4) Toepassingsgebied: dit product kan worden gebruikt in de petroleum-, chemische en andere industrieën.
Modelselectie
Poortventiel
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| Klepmateriaal | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| Bedieningstype | Handwiel, Tandwiel, Elektrisch, Pneumatisch, Blote as, enz. | |||
