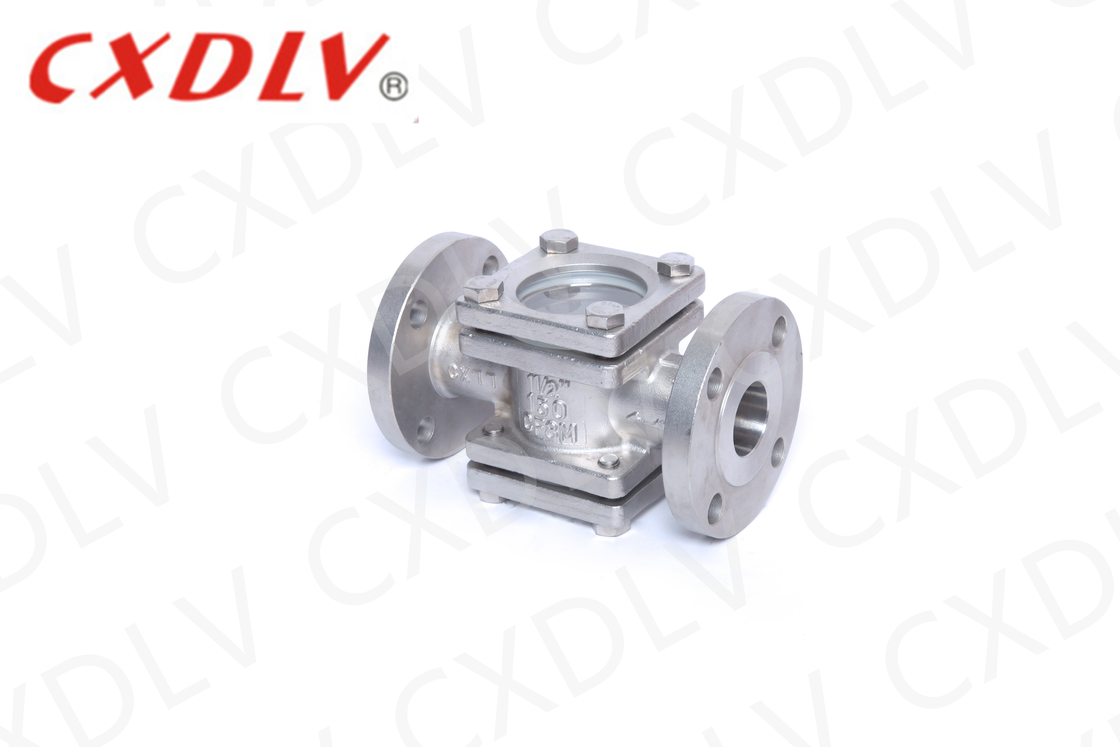

Dubbele flenster in roestvrij staal CF8 voor visualiteit van hoogdrukstromen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | gezichtsglas |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens verschillende kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | Roestvrij staal | Glas: | Borosilicaat |
|---|---|---|---|
| Zitplaats: | PTFE | Structuur: | Dubbele ramen |
| Klepmaat: | DN15~DN200 | Medium: | Wateroliegas |
| Markeren: | met een breedte van niet meer dan 50 mm,Hoogdrukschermglas CF8,Doppel flensglas voor de visualisatie van de stroom |
||
Productomschrijving

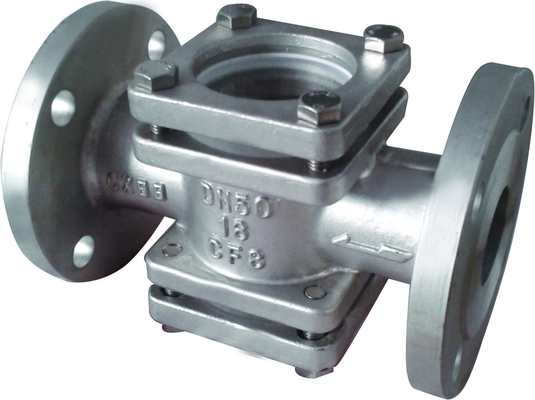

Dubbele flens PN40 hogedruk kijkglas gegoten roestvrij staal CF8
Producteigenschap
Kijkglas
Toepasselijke normen:
- Ontwerp en productie: ASTM B16.34
- Flensaansluiting: ASTI16.5
- Test en inspectie: API598
Maatbereik:
-DN15~DN150
Drukclassificatie:
- GB PN16
Temperatuurbereik:
- -20°C~185°C
Stroomindicatoren bieden inzicht in pijpleidingen of afgesloten vaten, waardoor de gebruiker onmiddellijk kan zien of er stroming plaatsvindt en de kleur, het volume en de toestand van de stroming kunnen observeren.
Ons assortiment stroomindicatoren wordt geleverd met een keuze uit roestvrijstalen, koolstofstalen en bronsmetalen behuizingen, geschikt voor industriële toepassingen met werktemperaturen tot 250ºC en werkdrukken tot 16 bar voor het standaardbereik en 40 bar voor het hogedrukbereik.
Technische gegevens
| DN | H | L | D | D1 | D2 | Z-φd | B | W | φ | E |
| 15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11.5 | 60×60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80×80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 | 95 | 15 |
Opmerking
Houd er rekening mee dat, in tegenstelling tot wat vaak wordt gedacht, elk kijkglas aan slijtage onderhevig is. Lens- en afdichtingspakkingen moeten periodiek worden vervangen voordat er duidelijke tekenen van slijtage optreden. Wij adviseren u daarom regelmatig het kijkglas te controleren en altijd reserveglas en afdichtingen mee te bestellen bij uw kijkglas.
Sollicitatie
1. Nutsvoorzieningen en stroom
2. Eten en drinken
3. Biobrandstoffen
4. Afvalwaterbehandeling en -beheer
5. En chemisch/petrochemisch
Modelselectie
| Productnaam | Stroomkijkglasindicator | |||
| Verbinding | Flens | Draad | ||
| Druk | DIN/JIS/ANSI | 0,6 MPa | ||
| Materiaal | 1)CF8/SS304 2)CF8M/SS316 3)Koolstofstaal | |||
