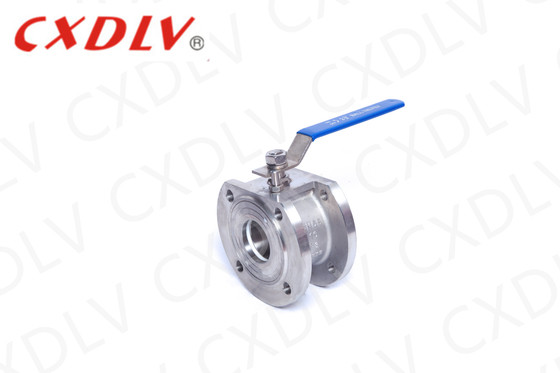

Waferbalk met RPTFE- of PPL-dichtingsring
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens verschillende kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Naam van het product: | 1pc kogelklep | Materiaal van de klep: | Materiaal van de klep |
|---|---|---|---|
| Druk: | PN16 | Operatie: | Handvat |
| Verbinding: | WAFELTJE | Model: | Q71F |
Productomschrijving
1pc Handle Wafer Flanged Ball Valve PTFE PPL Seat Italië Ball Valve Normale druk
Algemene kenmerken
Italiaanse kogelklep
Toepasselijke normen:
- Ontwerp en fabricage: GB / T12237 / 1989
- Verbinding: JB / T79.
- Brandbestendige test: GB / T13927 - 1992
Groottebereik:
- DN15 ~ DN200
Nominale druk:
- Constructie 1,6 ~ 4,0 MPa
Temperatuurgrens:
- 20 °C ~ 350 °C
Wafertype kogelkleppen(of zogenaamde "Italy Super Thin" type kogelkleppen) worden gebruikt in de pijpleidingapparatuur bij de toestand PN1,0~2,5 MPa,werktemperatuur van 29~180°C ((verzegelring is RPTFE) of 29~180°C ((verzegelring is PPL-polyphenyleen)Het toepasselijke medium, zoals water, stoom, olie, stikstofzuur, azijnzuur, carbamide,of medium van oxidatievermogen kan worden toegepast, onder voorbehoud van het gebruikte differentiaalklepmateriaal.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
Wafer Ball Valve kan op grote schaal worden gebruikt in aardolie, chemie, metallurgie, elektriciteitscentrale, lichte industrie en andere velden om automatisch olie, water, gas en pulp of vezelvloeistof aan te passen of af te snijden.
Sterkte
1Ontwerp van ontploffingsbestendige stammen.
2Volledige havenontwerp
3. ISO5211 rechtstreeks montageplatform
4- Flanke standaard: GB
5Verscheidene afdichtingsmaterialen en koolstofstaalopties
6Waferbalklepstructuur eenvoudig, klein, lichtgewicht.
Modelkeuze
met een vermogen van niet meer dan 10 kW
| Model nr. | Werkdruk /Mpa |
Toepasselijke temperatuur /°C |
Toepasselijk medium |
| Q71F-16P | 1.6 | PTFE ≤ 150 PPL ≤ 250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
