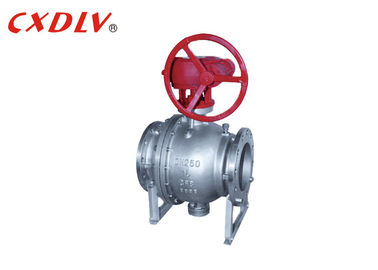

Stainless Steel Ball Valve met trunnion montage voor laag werkend koppel

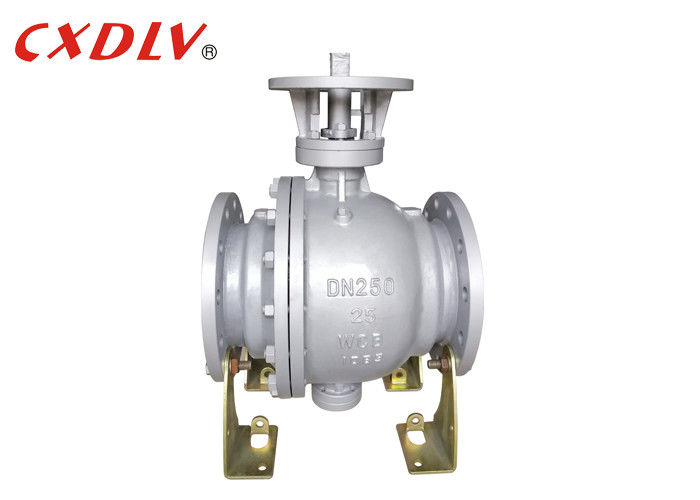

WCB-balk van koolstofstaal met flenstermen

Specificaties

• Verkrijgbaar in de maten DN150 - DN400
• Verkrijgbaar in PN16
• Superieure stroom met uniek gecontouriseerd balontwerp
• Volle poort
• Verkrijgbaar met pneumatische, elektrische, tandwiel- of hefboomwerking
• Industrieën: olie en gas, scheepvaart, raffinage, geothermie, energie, chemie, pulp en papier, cryogeen, mijnbouw/staal
• Gemaakt volgens een gecertificeerd ISO 9001 kwaliteitssysteem

Overzicht

De trunnionbalk is een vorm van kwartdraaiventiel die een holle, geperforeerde en vaste/ondersteunde bal gebruikt om de doorstroming erdoor te regelen.

Een op een trunnion gemonteerde klep betekent dat de kogel door lagers wordt beperkt en alleen mag draaien, waarbij het grootste deel van de hydraulische belasting wordt gedragen door de systeembeperkingen.resulterend in een lage lagerdruk en geen asvermoeidheidDe lijndruk drijft de stoel stroomopwaarts tegen de stilstaande bal, zodat de lijndruk de stoel stroomopwaarts op de bal dwingt om te sluiten.

De mechanische verankering van de bal absorbeert de stuwkracht van de lijndruk, waardoor overmatige wrijving tussen de bal en de stoelen wordt voorkomen.dus zelfs bij volledige nominale werkdruk blijft het werkkoppel laagDit is met name gunstig wanneer de kogelklep wordt ingeschakeld, omdat daarmee de grootte van de actuator en dus de totale kosten van het kleppakket worden verminderd.

Voordeel

Het ontwerp van de trunnionbal is het laagste werkmoment, gemakkelijk te bedienen,minimale slijtage van de stoel (Stem/ball isolatie voorkomt zijdelingse belasting en slijtage van de stoelen stroomafwaarts waardoor prestaties en levensduur worden verbeterd), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).

De trunnion is beschikbaar voor alle maten en voor alle drukklassen, maar deze zijn niet geschikt voor het afsluiten.

Toepassing

De trunnionbalk is een soort dubbele blok-en-bloed (DDB) -klep, terwijl de drijvende balk alleen de stroomafwaartse zijde verzegelt.De trunnion balk kan zowel stroomopwaarts als stroomafwaarts media blokkerenWanneer de druk in de middelste holte groter is dan de veerkracht van de stoel, wordt de stoel geopend om de druk in de kamer te verminderen om de veiligheid te waarborgen.

Waarom Xidelong kiezen?

Specialiteit:
We zijn gespecialiseerd in de productie van Ball Valve, Butterfly Valve, Gate Valve, Globe Valve, Check Valve, Sight Glass, Valve Accessories...
Voordeel:
1Prijs: Aangezien wij de professionele fabrikant zijn van kleppen en toebehoren, zorgen wij ervoor dat de aangeboden prijs zeer concurrerend moet zijn vergeleken met anderen.
2. Inspectie van grondstoffen: Alle materialen worden van hoge kwaliteit getest en in pakhuizen bewaard.
3Werknemers: alle werknemers 3 maanden opleiding, geschoolde werknemers op de productielijn.

Voorbeeldbestelling:
Wij rekenen alleen express vergoeding voor trouwe klanten in het algemeen, en voor nieuwe klanten rekenen wij 50% van de eenheidskosten en express vergoeding meestal.

Levertijd:
We nemen meestal 20 dagen voor officiële bestellingen na ontvangst van de vooruitbetaling, en monster bestellingen zal klaar zijn binnen 7 dagen.

Kwaliteitscontrole:
We hebben een zeer streng en compleet kwaliteitssysteem om ervoor te zorgen dat elk product aan de kwaliteitsvereisten voldoet, zoals per klant, inkomende kwaliteitscontrole, eindkwaliteitscontrole, uitgaande kwaliteitscontrole.Ondertussen...Alle producten zullen strikt worden geïnspecteerd voor levering.

Garantieperiode:
18 maanden na de ondertekening van het contract of PI.
(In het geval van goederen die niet overeenstemmen met de bestelling en de tekeningen, geeft de klant een klachtverslag over de defecte goederen en voegt hij foto-documenten bij.de klant overweegt ofwel een aanvullende levering te doen ter vervanging van de defecte goederenDe klant zal dan beslissen dat wij de kosten voor de gebrekkige goederen moeten vergoeden.bedrag van betaalde goederen- Ja.

Betalingsvoorwaarden:
1. TT-voorwaarden: De betaling bedraagt 30% van de voorafbetaalde bedrag door directe overschrijving (T/T), de overige 70% vóór verzending of de kopie van de BL door ons verzonden via fax of e-mail.
2. L/C voorwaarden: Betaling door L/C op zicht en onbeperkt. (L/C moet minimaal 30 dagen vanaf de verzenddatum van de presentatie van documenten voor onderhandeling toestaan, alle clausules binnen L/C moeten duidelijk zijn,beknopt en aanvaardbaar- Geen speciale clausules, voorwaarden en bepalingen toestaan.)

Concurrerende prijs:
We bieden concurrerende prijs, goede kwaliteit en de beste service om het win-win doel te bereiken.

Aanpassing:
op maat gemaakt is acceptabel.
