Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Karosseriemateriaal: | SS316/SS304/WCB | Certificaat: | ISO9001: 2008 Ce |
|---|---|---|---|
| Gemiddeld: | Het Gas van de waterolie | Verbinding: | Flenseinden |

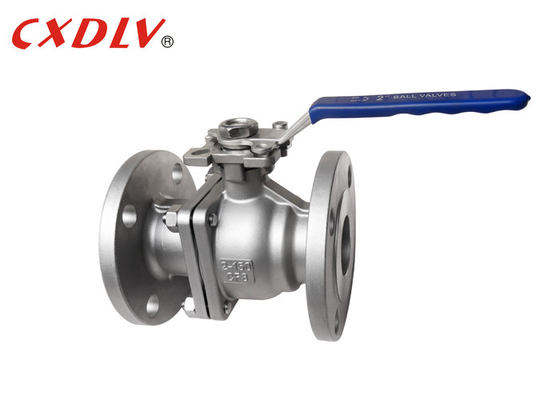

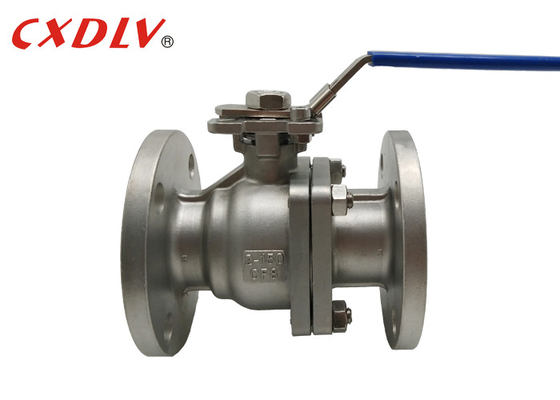

| Hoog licht: | flenseinde roestvrijstalen kogelkraan,150LB flenseinde kogelkraan,flenskogelkraan met montagepad |
||
| Hoog licht: |
cf8m kogelklep,van roestvrij staal50LB-balk van roestvrij staal aan het rand van de flenzen met montagepad |
||
|---|---|---|---|
Specificaties
Balkk van de speler
Toepasselijke normen:
- Ontwerp en fabricage: ASME B16. 34, API608
- Verbinding: JIS B2212 ~ B213
- Test en inspectie: JIS B2003, API6D
- Gezicht tot gezicht dimensie: JIS B2002
Groottebereik:
- DN15 ~ DN200
Vermogen om te reageren
- JIS 10K 20K
Temperatuurbereik:
- - 20 °C ~ 185 °C
Het JIS-hogeplatformbalklep gebruikt de Japanse standaardontwerplisen en gebruikt de Japanse standaardflens, de Japanse standaardstructuurlengte, de Japanse standaardmaterialenstandaard,en het samengestelde Japanse nationale standaardproduct JIS.
De structuur van JIS hoogplatform kogelklep kan worden geïnstalleerd en geïnstalleerd door elke fabrikant.Deze aanpassing vereist geen demontage van de aandrijving, waardoor de afdichtingsprestaties effectief worden beschermd.
| Druk | Grootte | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Neem gerust contact met ons op. | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Toepassing
Geschikt voor algemene werkmiddelen zoals water, oplosmiddel, zuur en aardgas, maar ook geschikt voor medium met zware werkomstandigheden, zoals zuurstof, waterstofperoxide, methaan en ethyleen,die veel worden gebruikt in verschillende industrieën.
Sterkte van de kogelklep
1Geavanceerde keramische giettechnologie, redelijke structuur en mooi uiterlijk.
2. De klep zit op een elastische afdichtingstructuur, die arbeid, licht gewicht en een goede afdichtingsprestatie bespaart.
3. De klepstam heeft een achteruit afgesloten bodembelastingstructuur en de klepstam vliegt niet weg door interne druk, waardoor de veiligheid wordt gewaarborgd.
Modelkeuze
2PC Volpoort zwevende kogelklep
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Materiaal | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoogplatformmodel 2) Handle Model |
|||
