Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Lichaamsmateriaal: | SS316/SS304/WCB | Grootte: | DN15-200 |
|---|---|---|---|
| Norm: | ANSI, ASME, API, DIN, JIS, BS, GB | Verbinding: | Flenseinden |
| Certificaat: | Ce | ||
| Hoog licht: | Pneumatische Actuator Flens Kogelkraan,Dn80 Flens Kogelkraan,Flens Dubbelwerkende Kogelkraan |
||
Specificaties

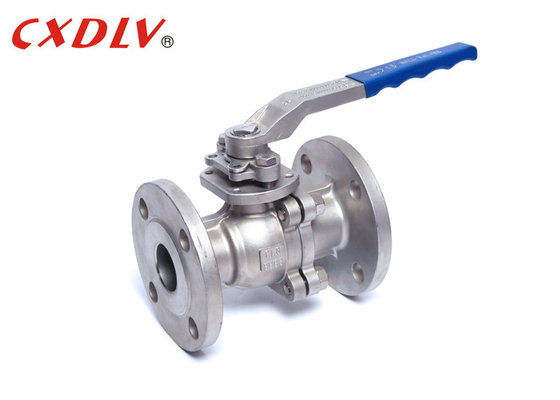

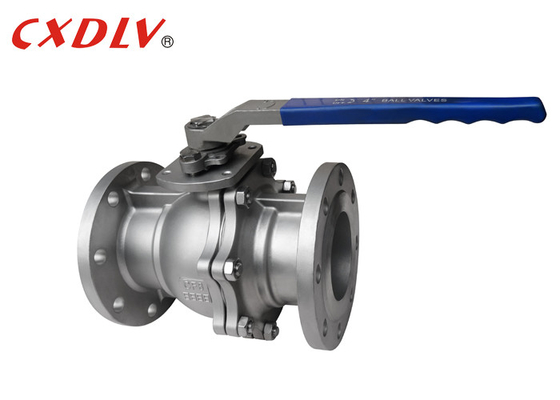

Kogelkraan hoog platform
Toepasselijke normen:
- Ontwerp en fabricage: GB12237-89
- Aansluiting: JB/T79
- Vuurvaste test: API607 4th 1993
- Test en inspectie: GB/T13927-1992
Maatbereik:
- DN15~DN200
Drukclassificatie:
-GB PN16 PN25 PN40
Temperatuurbereik:
- -20°C~185°C
Kogelkraan, het openende en sluitende deel (bol) wordt aangedreven door de klepsteel en roteert om de as van de kogelkraan.Het kan ook worden gebruikt voor vloeistofregeling en -regeling.De meerwegkogelkraan kan niet alleen flexibel de samenvloeiing, splitsing en omschakeling van de stroomrichting van het medium regelen, maar kan ook elk kanaal sluiten en de andere twee kanalen verbinden.
| PN (Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Neem vrijblijvend contact met ons op | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Sollicitatie
Kogelkranen worden veel gebruikt in aardolieraffinage, langeafstandspijpleidingen, chemische, papier-, farmaceutische, waterbeschermings-, elektriciteits-, gemeentelijke, staal- en andere industrieën.
Voordeel
1. Kleine vloeistofweerstand: pneumatische kogelklep is de kleinste van de vloeistofweerstand van alle klepclassificaties, zelfs de pneumatische kogelklep met kleinere diameter, de vloeistofweerstand is vrij klein.
2. Spindelafdichting is betrouwbaar: aangezien de klepsteel alleen draait en niet op en neer beweegt, is de pakkingafdichting van de klepsteel niet gemakkelijk te verbreken en neemt de afdichtingscapaciteit toe met de toename van de mediumdruk.
3. De afdichting van de klepzitting is goed: de afdichtring van elastisch materiaal zoals PTFE is gemakkelijk af te dichten en het klepafdichtend vermogen van de pneumatische kogelkraan neemt toe met de toename van de mediumdruk.
Model Selectie
Hogedruk kogelkraan
| Standaard | ANSI | NL | JIS | DIN |
| Druk | 150 pond/300 pond | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Materieel | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Model met hoog platform 2) Model met handgreep | |||
