Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Kogelklep | Klepmateriaal: | CF8, CF8M, KOOLSTOFSTAAL |
---|---|---|---|
Druk: | PN16/PN25/PN40 | Verrichting: | Handvathefboom |
Verbinding: | Wafeltje | Model: | Q71F |
Hoog licht: | PPL Seat voorzag BeëindigenKogelklep van een flens,Uitgebreide Stam Van een flens voorzien Kogelklep,Hefboomverrichting Van een flens voorzien Kogelklep |

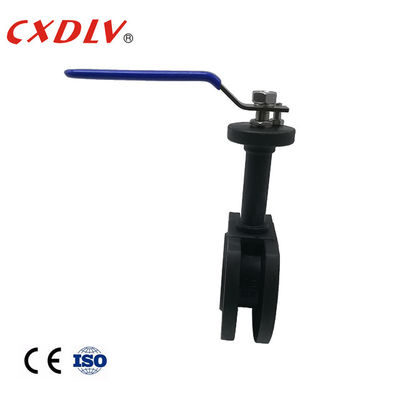

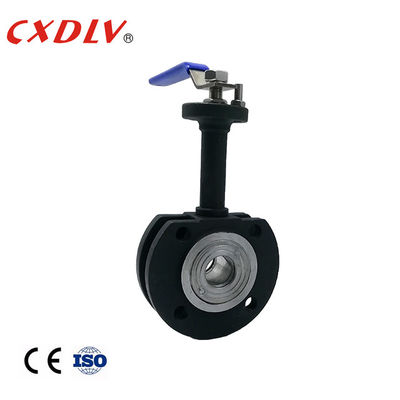

1 PC voorzag de Hefboomverrichting PPL Seat van de BeëindigenKogelklep met Uitgebreide Stam van een flens
Algemene Eigenschappen
De Kogelklep van Italië
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- Contruction 1,6 ~ 4,0 MPa
Temperatuurgrens:
- 20 °C ~ 250 °C
Wafeltjetype de kogelkleppen (of de geroepen Super Dunne“ het Type van „Italië kogelkleppen) worden gebruikt in het pijpleidingsmateriaal die in de voorwaarde van PN1.0~2.5MPa, temperatuur van 29~180℃ (de verzegelende ring is RPTFE) werken of 29~180℃ (de verzegelende ring is PPL-Polyphenylene), bereiken om af te snijden of het middel in de pijpleiding verbinden. Het toepasselijke middel, zoals water, stoomboot, olie, Salpeterzuur, Azijnzuur, Carbamide, of middel van oxidizability kan behoudens goedgekeurde het materiaal van de verschilklep worden toegepast.
Eenheid: mm | |||||
Druk | Grootte | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 |
Toepassing
De wafeltjeKogelklep kan wijd in aardolie, chemisch product, metallurgie, krachtcentrale worden gebruikt, de industrie en andere gebieden aansteken om automatisch aan te passen of olie, water, gas en pulp of vezelige vloeistof afsnijden.
Sterkte
1. De stamontwerp van het slag uit bewijs
2. Verminderd havenontwerp
3. De structuur eenvoudige, kleine grootte van de wafeltjekogelklep, lichtgewicht.
4. Flensnorm: GB
5. Diverse verzegelende materialen en koolstofstaalopties
ModelSelection
Wafeltjekogelklep
ModelNo | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
