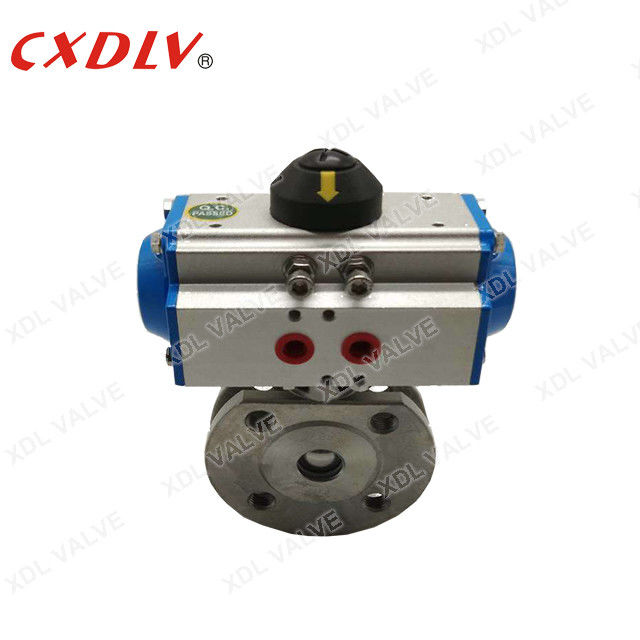

Verminderd droeg Pneumatische Actuator WafeltjeKogelklep DN200
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Levertijd: | 5~25 het werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | SS304 SS316, WCB | Balmateriaal: | CF8, CF8M |
|---|---|---|---|
| Seat-Materiaal: | PTFE/PPL | Structuur: | wafeltjekogelklep |
| Grootte: | DN15 ~ DN200 | Model: | Q71F |
| Zet op: | Directe ISO zet op | ||
| Markeren: | Pneumatische Actuator WafeltjeKogelklep,Verminderd droeg WafeltjeKogelklep,WafeltjeKogelklep DN200 |
||
Productomschrijving
Q71F wafeltjetype Verminderde Kogelklep het Roestvrije staal droeg Pneumatische In werking gesteld Actuator
Producteigenschappen
1PC wafeltjeKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- 1.6 ~ 4,0 MPa
Temperatuurwaaier:
- - 20 °C ~ 350 °C
- Lage torsies
- Lange levensduur
- Vriendschappelijk onderhoud
- Hoog stroomtarief
De wafeltjeKogelklep met eenvoudige structuur, kleine grootte en lichtgewicht, meer, bestaat slechts uit een paar delen. Voorts kan het snel worden in werking gesteld door te roteren 90°, en het punt is met goede vloeibare controlekenmerken. Wanneer de kogelklep in de volledig open positie is, is de dikte van de klepplaat de enige die weerstand wanneer het middel door het kleplichaam vloeit, zodat is de drukdaling door de klep wordt geproduceerd klein.
| Grootte | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2“ | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4“ | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1“ | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4“ | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2“ | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2“ | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2“ | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3“ | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4“ | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
Toepassing
De wafeltjeKogelklep wordt wijd gebruikt in: chemisch, petrochemisch, het uitsmelten, geneesmiddel, voedsel en andere industrieën in SO2, stoom, lucht, gas, ammoniak, Co2-gas, olie, water, pekel, loog, zeewater, salpeterzuur, zoutzuur, zwavelzuur, fosforzuur het middel als regelend en afgesloten apparaat op de pijpleiding wordt gebruikt.
Sterkte van Kogelklep
1. Het unieke ontwerp van de zonderlinge merken de frictionless transmissie tussen de het verzegelen oppervlakten, die de levensduur van de klep verlengt.
2. De elastically zetel door torsie wordt geproduceerd die.
3. Het ingenieuze wigontwerp maakt de klep een strakkere en strakkere automatische het verzegelen functie, met compensatoir en nul lekkage tussen de het verzegelen oppervlakten hebben.
4. Kleine grootte, lichtgewicht, lichtgewicht en gemakkelijk te installeren.
5. De pneumatische en elektrische apparaten kunnen volgens gebruikersvereisten worden gevormd om aan de behoeften van afstandsbediening en programmacontrole te voldoen.
6. Het materiaal van de vervangingszetel kan op een verscheidenheid van media worden toegepast.
ModelSelection
Wafeltjekogelklep
| ModelNo | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
| Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
