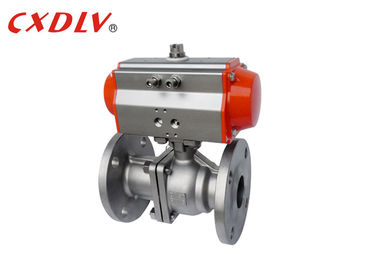

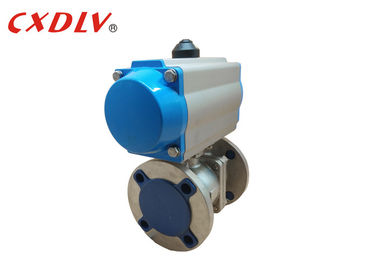

SS van de flens de Industriële Pneumatische Aangedreven Kogelklep Roterende Klep van de Watercontrole WCB
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q641F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8 | Seat-materiaal: | ptfe |
|---|---|---|---|
| macht: | actuator van de de lenteterugkeer | Aansluiting: | Dubbele flens |
| Klepgrootte: | 1/2 " ~8“ | Middel: | Het gas van de waterolie |
| Markeren: | dubbelwerkende pneumatische klep,pneumatische in werking gestelde klep |
||
Productomschrijving
SS van de flens de Industriële Pneumatische Aangedreven Kogelklep Roterende Klep van de Watercontrole WCB
Specificaties
- Rek en pignon pneumatische actuator van de ontwerp roterende kwartdraai
- De Versie van de dubbelwerkende of de Lenteterugkeer
- ISO5211, de interfaces van DIN3337 en van Namen voor gemakkelijke steun aan klep, de doos van de grensschakelaar en instelmechanisme
- Geschikt voor binnen en openluchttoepassing
- Torsieoutput van 3Nm aan 13,024Nm (de versie van DA) en 4Nm aan 6,584Nm (SR-versie)
- De huisvesting van de aluminiumlegering met vernikkelde pignon
- Reishoek 90° met de aanpassing van het reiseinde van ± 5℃
- De werkende druk van 2 verspert tot 8 bar bij temperatuur van -20℃ aan +80℃
Voordeel
1. Gemakkelijk, snel te werken, van volledig open aan hoogtepunt te openen en te blokkeren zolang geroteerde 90 °, gemakkelijk om over lange afstanden te controleren.
2. het onderhoud is geschikt, is de kogelklep eenvoudig in structuur, is de verzegelende ring over het algemeen actief, en het is geschikt te demonteren en te vervangen.
3. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel worden geïsoleerd. Wanneer het middel overgaat, zal het geen erosie van de het verzegelen oppervlakte van de klep veroorzaken.
Technische Gegevens
Dubbelwerkende Pneumatische Actuator die tot Nr opdracht geven.
| Dubbel Acteren |
Modelleer Nr | Torsie (5.5Bar) |
| HANDELING 042D | 8.4Nm | |
| HANDELING 050D | 18.3Nm | |
| HANDELING 063D | 32.2Nm | |
| HANDELING 075D | 64Nm | |
| HANDELING 090D | 101Nm | |
| HANDELING 100D | 146Nm | |
| HANDELING 115D | 236Nm | |
| HANDELING 125D | 305Nm | |
| HANDELING 145D | 478Nm | |
| HANDELING 160D | 624Nm | |
| HANDELING 190D | 1185Nm | |
| HANDELING 210D | 1447Nm | |
| HANDELING 240D | 2126Nm | |
| HANDELING 270D | 3229Nm | |
| HANDELING 300D | 4197Nm | |
| HANDELING 350D | 6283Nm | |
| HANDELING 400D | 8953Nm |
Kogelklepparameter (DN15~DN200)
| PN (Mpa) | DN | L | φE | φB | φC | T | F | N-Φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Toebehoren die met deze Kogelklep kunnen gebruiken
On/off Indicator
Standaard de Solenoïdeklep van Namen in al Norm
Pneumatisch & elektrisch-Pneumatisch Klepinstelmechanisme
Declutchable Handopheffing
Grensschakelaars voor On/Off Aanwijzing bij Comité Raad
Filter + Regelgeverscombinatie met Drukmaat
Meer Selectie
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Klep Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuator | 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend | |||
| Toebehoren | 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme | |||
