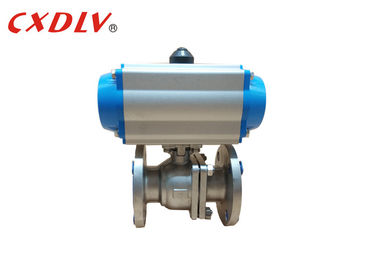

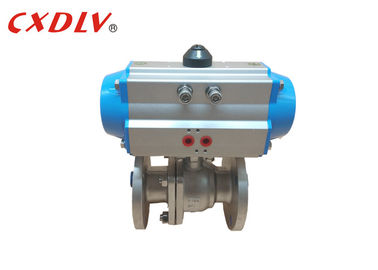

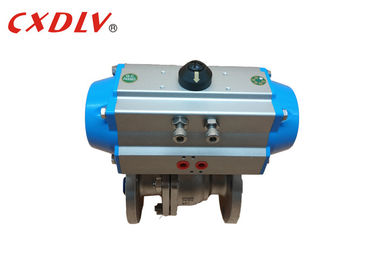

Van de de Havenlucht van SS316 2PC de Volledige Pneumatische Aangedreven Kogelklep Q641F JIS10K 50A
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q641F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/mon |
|
Gedetailleerde informatie |
|||
| Materiaal: | SS316 | Seat-materiaal: | ptfe |
|---|---|---|---|
| macht: | actuator van de de lenteterugkeer | Druk: | 10K 20K |
| Klepgrootte: | 15A~200A | Middel: | Het gas van de waterolie |
| Markeren: | dubbelwerkende pneumatische klep,pneumatische in werking gestelde klep |
||
Productomschrijving
Van de de Havenlucht van SS316 2PC de Volledige Pneumatische Aangedreven Kogelklep Q641F JIS10K 50A
Specificaties
- Rek en pignon pneumatische actuator van de ontwerp roterende kwartdraai
- De Versie van de dubbelwerkende of de Lenteterugkeer
- ISO5211, de interfaces van DIN3337 en van Namen voor gemakkelijke steun aan klep, de doos van de grensschakelaar en instelmechanisme
- Geschikt voor binnen en openluchttoepassing
- Torsieoutput van 3Nm aan 13,024Nm (de versie van DA) en 4Nm aan 6,584Nm (SR-versie)
- De huisvesting van de aluminiumlegering met vernikkelde pignon
- Reishoek 90° met de aanpassing van het reiseinde van ± 5℃
- De werkende druk van 2 verspert tot 8 bar bij temperatuur van -20℃ aan +80℃
Voordeel
1. Compacte Grootte en Lichtgewichtbouw
2. Betrouwbare, Langdurige Prestaties
3. De norm „in Lijn“ of het „Kruis zet“ Klep aan Actuator Configuraties op
4. Het lente-terugkeer Ontwerp past Luchtlevering zo Laag aan zoals 50 psi
5. Roestvrij staal Externe Versiering en FKM-O-ringennorm
6. De directe Klepstam die aan Actuator Schacht koppelen minimaliseert Weerslag
7. Handopheffingsnorm
Technische Gegevens
Enige Acteren Pneumatische Actuator die tot Nr opdracht geven.
| Modelleer Nr | Torsie (6Bar) | |
| Open | Sluit | |
| HANDELING 050S | 13.2Nm | 6.7Nm |
| HANDELING 063S | 24.1Nm | 11.1Nm |
| HANDELING 075S | 47.7Nm | 22.1Nm |
| HANDELING 090S | 73.1Nm | 36.7Nm |
| HANDELING 100S | 109Nm | 50.7Nm |
| HANDELING 115S | 176Nm | 82Nm |
| HANDELING 125S | 227Nm | 105Nm |
| HANDELING 145S | 357Nm | 165Nm |
| HANDELING 160S | 456Nm | 224Nm |
| HANDELING 190S | 871Nm | 379Nm |
| HANDELING 210S | 1000Nm | 521Nm |
| HANDELING 240S | 1423Nm | 721Nm |
| HANDELING 270S | 2345Nm | 1060Nm |
| HANDELING 300S | 2956Nm | 1460Nm |
| HANDELING 350S | 4247Nm | 2346Nm |
| HANDELING 400S | 6559Nm | 2624Nm |
StandaardDe Kogelklepparameter van JIS (15A~200A)
| Druk | Grootte | φD | L | φE | φB | φC | T |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 |
Toebehoren die met deze Kogelklep kunnen gebruiken
On/off Indicator
Standaard de Solenoïdeklep van Namen in al Norm
Pneumatisch & elektrisch-Pneumatisch Klepinstelmechanisme
Declutchable Handopheffing
Grensschakelaars voor On/Off Aanwijzing bij Comité Raad
Filter + Regelgeverscombinatie met Drukmaat
Meer Selectie
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Klep Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuator | 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend | |||
| Toebehoren | 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme | |||
