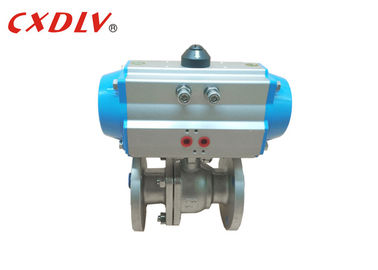

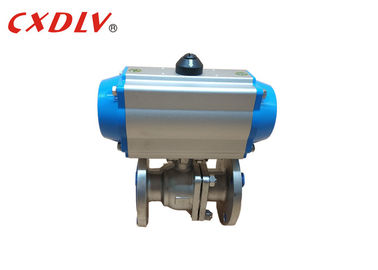

Dubbelwerkende de Controleklep 150LB van de Flens Pneumatische Aangedreven Kogelklep
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q641F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/mon |
|
Gedetailleerde informatie |
|||
| Lichaamsmateriaal: | CF8 | Seat-materiaal: | ptfe |
|---|---|---|---|
| macht: | actuator van de de lenteterugkeer | Aansluiting: | Dubbele flens |
| Klepgrootte: | 1/2 " ~8“ | Middel: | Het gas van de waterolie |
| Markeren: | dubbelwerkende pneumatische klep,pneumatische in werking gestelde kogelklep |
||
Productomschrijving
Dubbelwerkende de Controleklep 150LB van de Flens Pneumatische Aangedreven Kogelklep
Specificaties
- Rek en pignon pneumatische actuator van de ontwerp roterende kwartdraai
- De Versie van de dubbelwerkende of de Lenteterugkeer
- ISO5211, de interfaces van DIN3337 en van Namen voor gemakkelijke steun aan klep, de doos van de grensschakelaar en instelmechanisme
- Geschikt voor binnen en openluchttoepassing
- Torsieoutput van 3Nm aan 13,024Nm (de versie van DA) en 4Nm aan 6,584Nm (SR-versie)
- De huisvesting van de aluminiumlegering met vernikkelde pignon
- Reishoek 90° met de aanpassing van het reiseinde van ± 5℃
- De werkende druk van 2 verspert tot 8 bar bij temperatuur van -20℃ aan +80℃
Voordeel
1. Compacte Grootte en Lichtgewichtbouw
2. Betrouwbare, Langdurige Prestaties
3. De norm „in Lijn“ of het „Kruis zet“ Klep aan Actuator Configuraties op
4. Het lente-terugkeer Ontwerp past Luchtlevering zo Laag aan zoals 50 psi
5. Roestvrij staal Externe Versiering en FKM-O-ringennorm
6. De directe Klepstam die aan Actuator Schacht koppelen minimaliseert Weerslag
7. Handopheffingsnorm
Technische Gegevens
Dubbelwerkende Pneumatische Actuator die tot Nr opdracht geven.
| Dubbel Acteren |
Modelleer Nr | Torsie (5.5Bar) |
| HANDELING 042D | 8.4Nm | |
| HANDELING 050D | 18.3Nm | |
| HANDELING 063D | 32.2Nm | |
| HANDELING 075D | 64Nm | |
| HANDELING 090D | 101Nm | |
| HANDELING 100D | 146Nm | |
| HANDELING 115D | 236Nm | |
| HANDELING 125D | 305Nm | |
| HANDELING 145D | 478Nm | |
| HANDELING 160D | 624Nm | |
| HANDELING 190D | 1185Nm | |
| HANDELING 210D | 1447Nm | |
| HANDELING 240D | 2126Nm | |
| HANDELING 270D | 3229Nm | |
| HANDELING 300D | 4197Nm | |
| HANDELING 350D | 6283Nm | |
| HANDELING 400D | 8953Nm |
150LB Kogelklepparameter (1/2 " ~8“)
| Druk | Grootte | φD | L | φE | φB | φC | T | F |
| Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Toebehoren die met deze Kogelklep kunnen gebruiken
On/off Indicator
Standaard de Solenoïdeklep van Namen in al Norm
Pneumatisch & elektrisch-Pneumatisch Klepinstelmechanisme
Declutchable Handopheffing
Grensschakelaars voor On/Off Aanwijzing bij Comité Raad
Filter + Regelgeverscombinatie met Drukmaat
Meer Selectie
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Klep Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuator | 1) Enig Acteren (de Lenteterugkeer) 2) Dubbelwerkend | |||
| Toebehoren | 1) Grensschakelaar 2) Solenoïdeklep 3) Filter 4)Instelmechanisme | |||
