Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
macht: | Handmatig | Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M |
---|---|---|---|
Aansluiting: | Flens | Structuur: | Zwevende Bal Valve |
model: | Volledige Haven | Model No: | Q44F-16P |
Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |

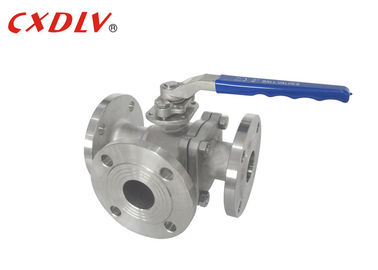

Volledig droeg SS 3 Manier Van een flens voorzien Kogelklep T/l-Haven Drijvende Klep
Specificaties
Volledige Haven 3 ManierKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB12237-89
- Verbinding: JB/T79
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: GB/T13927-1992
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
De kogelklep met drie richtingen is beschikbaar in de versies van T en l-. Het t-Type laat drie orthogonal pijpen toe om met elkaar te communiceren en het derde kanaal af te snijden om als spleet te functioneren en samen te voegen. Het kogelkleptype met drie richtingen van L kan twee die pijpen slechts aansluiten die aan elkaar orthogonal zijn, en kan niet de derde pijp met elkaar tegelijkertijd wordt verbonden houden, slechts te verdelen.
Druk | Grootte | L | L1 | D | D1 | D2 | Z-Φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Toepassing
1. Raffinaderijen
2. Petrochemisch
3. Chemisch Procesmateriaal
4. Procesbeheersingstoepassingen
5. Water en Afvaltoepassingen
6. Pijpleidingstoepassingen
Eigenschappen
1. Besnoeiing van of afgesloten stroom
2. Schakelaarstroom tussen twee verschillende bronnen
3. Combineer de stroom uit twee verschillende bronnen
4. Wissel stroom tussen twee verschillende bestemmingen af
5. Leid stroom die uit één bron komen aan een andere bestemming af
6. Verdeel stroom die uit één bron tussen twee uitgaande bestemmingen komen
