Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | JIS | Lichaamsmateriaal: | Carbon Steel |
---|---|---|---|
Druk: | 10k | Maat: | DN15~DN200 |
Structuur: | Volledige Haven | Aansluiting: | Flens |
Middel: | Het gas van de waterolie | ||
Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |

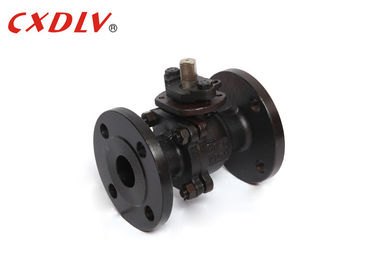

1 / 2 tot 12 duimapi DIN JIS de Kogelklep die van het Flensbeëindigen De Controleklep drijft Uit gegoten staal van WCB
Specificaties
Kogelklep van het Handvatoprated van JIS de Standaard
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.34, API 608
- Flensverbinding: JIS B2212 ~ B213
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: JIS B2003, API6D
Groottewaaier:
- 15A ~ 200A
Drukclassificatie:
- JIS 10K 20K
Temperatuurwaaier:
- -20°C~185°C
Een volledig-havenkogelklep, die ook als full-bore wordt bekend, kogelklep heeft droeg interne diameter (ID) ongeveer gelijk aan pijpleidingsidentiteitskaart. Dit staat voor verminderd wrijving en drukverlies over de klep toe. Met een volledig-havenkogelklep is er geen beperking aan de stroom van vloeistof. Dit type van droeg is ideaal voor situaties waar pigging noodzakelijk kan zijn.
Eenheid: mm | |||||||
Druk | Grootte | L | φE | φB | φC | T | F |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Toepassing
De Kogelkleppen worden gebruikt voor stroom en drukcontrole en voor corrosieve vloeistoffen, dunne modder, normale vloeistof en gassen afgesloten.
Zij worden gebruikt in de olie en aardgasindustrie, maar ook vinden een plaats in veel verwerkende sectoren, chemische opslag, en zelfs woongebruik.
Voordeel
1. Het roteren in de verpakking in plaats van binnen het vergelden van het proces van of het milieu van de buitenkant door de verpakkingsklier samen met de stam.
2. Geen inzamelingsstreek op de bodem van de klep. Er moet ruimte voor de poort zijn te verplaatsen aan en kan moeilijkheid hebben verplaatsend wat ooit daar heeft verzameld.
3. Kleinere algemeen wikkelt afmeting.
4. Gemak van automatisering - negentig graden om aan gesloten hoogtepunt volledig open te gaan. Niet veelvouden van draaien.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
