Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | ANSI | Lichaamsmateriaal: | CF8M |
---|---|---|---|
Druk: | 150lb | Maat: | 1/2“ ~ 8“ |
Structuur: | Gespleten Lichaam | Aansluiting: | Flens |
Middel: | Het gas van de waterolie | ||
Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |

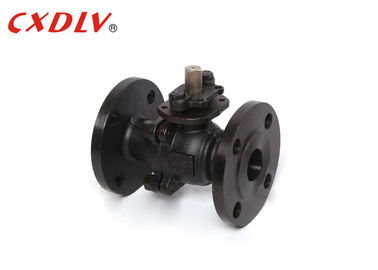

Drijvende Roestvrij staal Van een flens voorzien Kogelklep Gietende Kleppen voor gas, olie
Specificaties
ANSI de Standaardkogelklep van Handvatoprated
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.34, API 608
- Flensverbinding: ASME B16.5
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: API598, API6D
- De afmeting van aangezicht tot aangezicht: ASME B16.10
Groottewaaier:
- 1/2“ ~ 8“
Drukclassificatie:
- ANSI 150LB 300LB
Temperatuurwaaier:
- -20°C~185°C
Een kogelklep is een apparaat met een sferische sluitingseenheid die on/off controle van stroom verstrekt. Het gebied heeft een haven, ook gekend als droeg, door het centrum. Wanneer de klep dusdanig dat droeg wordt gericht in dezelfde richting die de pijpleiding, het in open positie en vloeistof is kan door het vloeien wordt geplaatst. Wanneer geroteerd 90 graden, loodrecht wordt aan de stroomweg droeg, is het betekenen van de klep gesloten en de vloeistof kan niet overgaan door.
Eenheid: mm | ||||||||
Druk | Grootte | φD | L | φE | φB | φC | T | F |
Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2“ | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3“ | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4“ | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5“ | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6“ | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8“ | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
Toepassing
De kogelkleppen worden algemeen gekozen dankzij hun capaciteit succesvol te zijn gebruikt over een waaier van toepassingen en markten. Zoals eerder vermeld, zijn de kogelkleppen een grote klap met de olie en aardgasindustrie, maar ook vinden een plaats in veel verwerkende sectoren, chemische opslag, en zelfs woongebruik.
Voordeel
1. Het langere Cyclusleven
2. Lagere eenvormige torsie
3. Vergunningen in lijntoegang voor zetelvervanging
4. Beschikbaar in roestvrij staal of koolstofstaal
5. Het lichaam en de flens GLB zijn gegoten investering
Modelselectie
2PC volledige Haven die Lage PlatformKogelklep drijven
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
