Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Carbon Steel | stoel: | ptfe |
|---|---|---|---|
| connction: | Dubbele flens | Structuur: | Drijvende Bal |
| Druk: | 150lb | verwerkingstechnologie: | Gieten |
| Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |
||

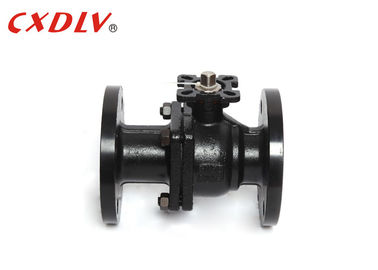

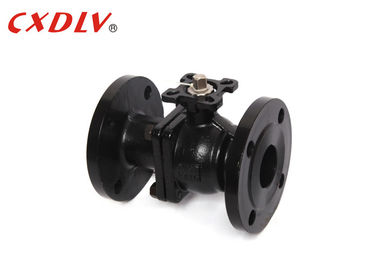

drijvende Het KoolstofstaalKogelklep DN15 van 2PC WCB - de Van een flens voorzien Klep van DN200 PN16
Specificaties
Gietende Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.5, API 608
- Verbinding: ASMEB16.5
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: API 598, API6D
Groottewaaier:
- 1/2“ ~ 8“ DN15 ~ DN200
Drukclassificatie:
- ANSI 150LB 300LB PN16/25/40
Temperatuurwaaier:
- 20 °C ~ 185 °C
| Unti: mm | ||||||||
| Druk | Grootte | φD | L | φE | φB | φC | T | F |
| Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2“ | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3“ | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4“ | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5“ | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6“ | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8“ | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Toepassing
* De brede waaier van toepassingen, van klein aan een paar millimeter in diameter, grote meters, van hoog vacuüm aan hoge druk kan worden toegepast.
* Zijn de kogelkleppen wijd gebruikt in aardolie, chemisch product, machtsgeneratie, document, kernenergie, luchtvaart, raket en andere afdelingen, evenals dagelijks leven van mensen.
Voordeel van Kogelklep
1. Vierkante as voor betere sterkte en meer oppervlaktecontact voor handhefboom
2. Nat gemaakte volledig machinaal bewerkt en opgepoetste gebieden
3. Facultatieve Brand veilige en Antistatische eigenschappen
4. Spiegel gebeëindigde bal voor vast afgesloten en lagere werkende torsie
5. De stevigere en betere hefboom van de exploitant vriendschappelijke hand
Modelselectie
Volledige de Haven Drijvende Kogelklep van DIN 2PC
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoog Platformmodel 2) Handvatmodel | |||
