Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | DIN | Lichaamsmateriaal: | CF8 CF8M WCB |
---|---|---|---|
Druk: | PN16 | Maat: | DN15~DN200 |
Structuur: | Gespleten Lichaam | Aansluiting: | Dubbele flens |
Middel: | Het gas van de waterolie | ||
Hoog licht: | cf8m kogelklep,Kogelkraan van roestvrij staal |

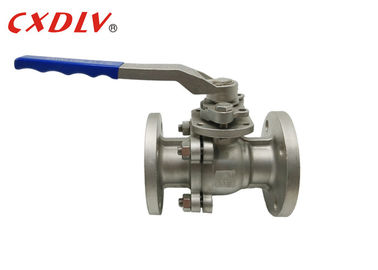

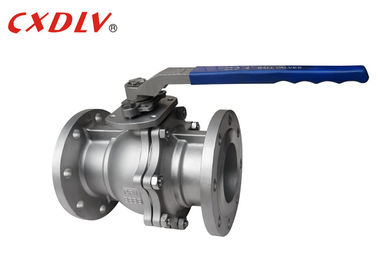

Roestvrij staaldin rf Van een flens voorzien Kogelklep 2pc met Handvatverrichting
Specificaties
Kogelklep van het Handvatoprated van DIN de Standaard
Toepasselijke Normen:
- Ontwerp en Productie: DIN 3357/1, 2EN12516-1
- Flensverbinding: DIN2542~DIN2545, En1092
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: DIN3230/3, En12266
Groottewaaier:
- DN15~DN200
Drukclassificatie:
- DIN PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
Volledig droeg kogelkleppen hebben hetzelfde diameter dragen zoals de pijp. Het voordeel is dat er geen extra wrijvingverliezen zijn, en dat het systeem mechanisch gemakkelijker is schoon te maken (pigging). Downside is dat de bal en de huisvesting groter zijn dan een standaardkogelklep met verminderd droeg. De kosten zijn daarom lichtjes hoger, en voor vele toepassingen wordt dit niet vereist.
Eenheid: mm | |||||||
Druk | Grootte | L | φE | φB | φC | T | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Toepassing
De Kogelkleppen worden gebruikt in een verscheidenheid van toepassingen met inbegrip van, maar niet aan beperkt:
De Installaties van het gebiedsgas, Ruwe olieinstallaties, de Lijnen van het Gasvoer, Polymeerinstallaties, Geautomatiseerde Procestoepassingen, de Industriële Installaties van de Gasverwerking, LNGinstallaties, Koolwaterstofverwerking, Tanklandbouwbedrijven, de Lijnen van de het Voervoorraad van de Olieraffinaderij
Kogelklepkenmerken
De drijvende Kogelkleppen kenmerken een bal die tussen de twee zetels drijft en lijndruk gebruikt om de bal voor een positieve sluiting stroomafwaarts te duwen.
Het drijven De Kogelklepkenmerken omvatten:
1. Geen lagere stam, die besparingen verstrekken tijdens constrution
2. Vrij kleine groottewaaier, typisch van 1/2 ″ – 12 ″
3. Strakke het verzegelen capaciteit via de bal op de zetel
4. Lage werkende torsie
5. Slechts stroomafwaarts verzegelend
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
