Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | ANSI | Lichaamsmateriaal: | CF8M |
---|---|---|---|
Druk: | 150lb | Maat: | 1/2“ ~ 8“ |
Structuur: | Gespleten Lichaam | Aansluiting: | Flens |
Middel: | Het gas van de waterolie | ||
Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |

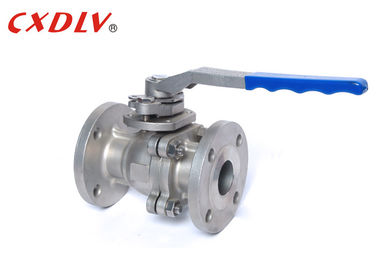

ANSI het Industriële Van een flens voorzien Roestvrije staal die van het Kogelklep Gespleten Lichaam Class150 drijven
Specificaties
ANSI de Standaardkogelklep van Handvatoprated
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.34, API 608
- Flensverbinding: ASME B16.5
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: API598, API6D
- De afmeting van aangezicht tot aangezicht: ASME B16.10
Groottewaaier:
- 1/2“ ~ 8“
Drukclassificatie:
- ANSI 150LB 300LB
Temperatuurwaaier:
- -20°C~185°C
De kogelkleppen sluiten de stroom van water af gebruikend een bal, binnen de klep. Wanneer in de "aan"-positie, stemt het openen met de pijp overeen, toestaand water om vrij te stromen. Wanneer in de "uit"-positie, is openen loodrecht aan de stroom van water, die de stroom volledig tegenhouden. In een kogelklep, wordt de stroom gecontroleerd met een hefboom. Het plaatsen van de hefboomloodlijn aan de pijp staat water toe om te stromen. Het bewegen van het bij 90 graadhoek houdt de stroom tegen.
Eenheid: mm | ||||||||
Druk | Grootte | φD | L | φE | φB | φC | T | F |
Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2“ | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3“ | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4“ | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5“ | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6“ | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8“ | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
Toepassing
De kogelkleppen worden algemeen gekozen dankzij hun capaciteit succesvol te zijn gebruikt over een waaier van toepassingen en markten. Zoals eerder vermeld, zijn de kogelkleppen een grote klap met de olie en aardgasindustrie, maar ook vinden een plaats in veel verwerkende sectoren, chemische opslag, en zelfs woongebruik.
Waarom kies kogelklep?
De kogelkleppen genieten dankzij van massieve populariteit hun compact en laag onderhoudsontwerp dat geen smering terwijl nog het aanbieden van gebruikers een strakke verbinding met minimale torsie vereist. De kogelkleppen zijn ook de minste dure optie wanneer het over het kiezen onder alle types van klepregeling komt.
Modelselectie
2PC volledige Haven die Lage PlatformKogelklep drijven
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
