Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | JIS | Lichaamsmateriaal: | CF8M |
---|---|---|---|
Druk: | 10k | Maat: | DN15~DN200 |
Structuur: | Gespleten Lichaam | Aansluiting: | Flens |
Middel: | Het gas van de waterolie | ||
Hoog licht: | cf8m kogelklep,Kogelkraan van roestvrij staal |

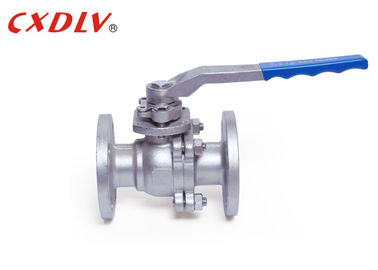

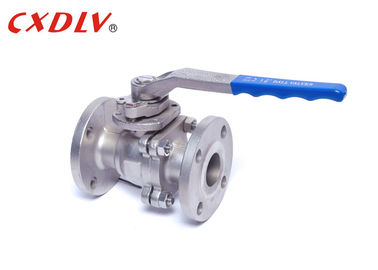

CF8M zachte Verbinding 2 Duim Van een flens voorzien Kogelklep DN200 10K JIS Standaardapi607
Specificaties
Kogelklep van het Handvatoprated van JIS de Standaard
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.34, API 608
- Flensverbinding: JIS B2212 ~ B213
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: JIS B2003, API6D
Groottewaaier:
- 15A ~ 200A
Drukclassificatie:
- JIS 10K 20K
Temperatuurwaaier:
- -20°C~185°C
De kogelkleppen sluiten de stroom van water af gebruikend een bal, binnen de klep. Wanneer in de "aan"-positie, stemt het openen met de pijp overeen, toestaand water om vrij te stromen. Wanneer in de "uit"-positie, is openen loodrecht aan de stroom van water, die de stroom volledig tegenhouden. In een kogelklep, wordt de stroom gecontroleerd met een hefboom. Het plaatsen van de hefboomloodlijn aan de pijp staat water toe om te stromen. Het bewegen van het bij 90 graadhoek houdt de stroom tegen.
Eenheid: mm | |||||||
Druk | Grootte | L | φE | φB | φC | T | F |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Toepassing
De Kogelkleppen worden gebruikt voor stroom en drukcontrole en voor corrosieve vloeistoffen, dunne modder, normale vloeistof en gassen afgesloten.
Zij worden gebruikt in de olie en aardgasindustrie, maar ook vinden een plaats in veel verwerkende sectoren, chemische opslag, en zelfs woongebruik.
Voordeel
1. Lichtgewicht, verminderde trillingen op pijplijnen
2. Snel en gemakkelijk te sluiten, positie wijst optillen erop of de klep open of gesloten is
3. Gemakkelijk op te zetten: met van een flens voorzien verbindingen
4. Gemakkelijk aan de dienst en reparatie: kan uit het door buizen leiden worden verwijderd zonder de vastmakende flenzen op te stijgen
5. Betrouwbare en probleemloze verrichting in alle posities en slechts een licht verlies van stroom
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
