Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| standaard: | DIN | Lichaamsmateriaal: | CF8 CF8M WCB |
|---|---|---|---|
| Druk: | PN16 | Maat: | DN15~DN200 |
| Structuur: | Gespleten Lichaam | Aansluiting: | Dubbele flens |
| Middel: | Het gas van de waterolie | ||
| Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |
||

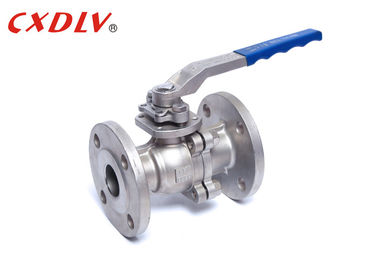

Van het het Lichaams Lage Platform 2pc van DIN de Standaard Gespleten Kogelklep PTFE PPL Zacht Seat
Specificaties
Kogelklep van het Handvatoprated van DIN de Standaard
Toepasselijke Normen:
- Ontwerp en Productie: DIN 3357/1, 2EN12516-1
- Flensverbinding: DIN2542~DIN2545, En1092
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: DIN3230/3, En12266
Groottewaaier:
- DN15~DN200
Drukclassificatie:
- GB PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
Volledig droeg kogelkleppen hebben hetzelfde diameter dragen zoals de pijp. Het voordeel is dat er geen extra wrijvingverliezen zijn, en dat het systeem mechanisch gemakkelijker is schoon te maken (pigging). Downside is dat de bal en de huisvesting groter zijn dan een standaardkogelklep met verminderd droeg. De kosten zijn daarom lichtjes hoger, en voor vele toepassingen wordt dit niet vereist.
| Eenheid: mm | |||||||
| Druk | Grootte | L | φE | φB | φC | T | F |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Toepassing
De Kogelkleppen zijn over het algemeen een tweerichtingsklep voorgenomen voor aan-uit- toepassingen die in een aantal verschillende industrieën worden gebruikt. Sommigen hiervan omvatten water, olie, gas, chemisch product, geneesmiddel, die enkel enkelen ontginnen te noemen.
Voordeel
1. Lichtgewicht, verminderde trillingen op pijplijnen
2. Snel en gemakkelijk te sluiten, positie wijst optillen erop of de klep open of gesloten is
3. Gemakkelijk op te zetten: met van een flens voorzien verbindingen
4. Gemakkelijk aan de dienst en reparatie: kan uit het door buizen leiden worden verwijderd zonder de vastmakende flenzen op te stijgen
5. Betrouwbare en probleemloze verrichting in alle posities en slechts een licht verlies van stroom
Modelselectie
2PC volledige Haven Drijvende Kogelklep
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoog Platformmodel 2) Handvatmodel | |||
