Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| VERRICHTING: | Handvat | KLEPmateriaal: | Roestvrij Staal |
|---|---|---|---|
| Druk: | PN16 | Maat: | DN15~DN200 |
| standaard: | GB | Aansluiting: | Flens |
| Middel: | Het gas van de waterolie | ||
| Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |
||

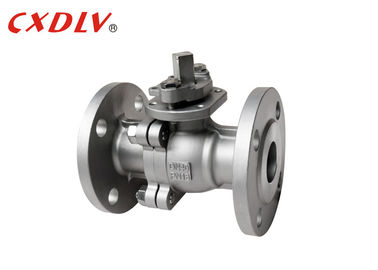

Het handvat stelde Volledige Haven Van een flens voorzien De Eindengb Norm in werking van de Kogelklep Dubbele Flens
Specificaties
GB-de Kogelklep van Handvatoprated
Toepasselijke Normen:
- Ontwerp en Productie: GB12237-89
- Verbinding: JB/T79
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: GB/T13927-1992
Groottewaaier:
- DN15~DN200
Drukclassificatie:
- GB PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
De kogelklep en de poortklep zijn hetzelfde type van klep. Het verschil is dat het opening&closing deel een bal is, en de bal roteert rond het kleplichaam om de klep te bereiken opens&closes. De kogelklep wordt hoofdzakelijk gebruikt in de pijpleiding om de stroomrichting van het middel te snijden te verdelen en te veranderen. De flenskogelklep standaardgb/t21465-2008 „Klepterminologie wordt“ gedefinieerd als: het openings en sluitende lid (gebied) wordt gedreven door de klepstam en roteert rond de as van de klepstam.
| Eenheid: mm | |||||||
| Druk | Grootte | L | φE | φB | φC | T | F |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Toepassing
De kogelklep wordt hoofdzakelijk gebruikt in de pijpleiding om de stroomrichting van het middel te snijden te verdelen en te veranderen.
Sterkte van Kogelklep
1. Antistatische prestaties: de lente wordt geschikt tussen de bal, de klepstam en het kleplichaam, en de statische die elektriciteit door het omschakelingsproces kan wordt geproduceerd worden afgeleid.
2. Aangezien het materiaal zoals polytetrafluoroethylene goed zelfsmerend bezit heeft en het wrijvingverlies met het sferische lichaam klein is, is de levensduur van de pneumatische kogelklep lang.
3. De vloeibare weerstand is laag, en de pneumatische kogelklep is met de kleinste vloeibare weerstand in allerlei klep.
4. De verbinding van de klepstam is betrouwbaar. Omdat de klepstam slechts dezelfde beweging zoals de het opheffen beweging uitvoert, is de verpakkingsverbinding van de klepstam niet gemakkelijk om, en de het verzegelen capaciteitsverhogingen als druk van de middelgrote verhogingen worden beschadigd.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoog Platformmodel 2) Handvatmodel | |||
