Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
standaard: | DIN | Materiaal: | CF8 |
---|---|---|---|
stoel: | zachte zetel | connction: | Dubbele flens |
Structuur: | Volledige Haven | model: | Q41F |
Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |

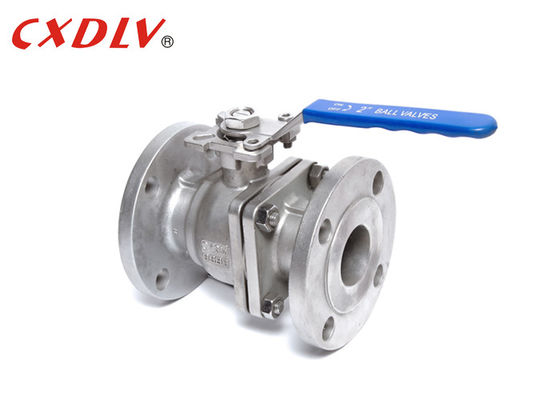

Van de de Flens Drijvende Kogelklep van rf CF8 CF8M WCB de Dubbele Klep van de het Lichaamscontrole Gespleten
Specificaties
DIN Gegoten Drijvende Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: DIN 3357/1,2EN12516-1
- Verbinding: DIN2542~DIN2545, En1092
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: DIN3230/3, En12266
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- DIN PN10 PN16 PN25 PN40
Temperatuurwaaier:
- 20 °C ~ 185 °C
PN (Mpa) | DN | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NIET | 11 | NIET | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NIET | 125 | NIET | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NIET | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NIET | 125 | 140 |
Toepassing
* De brede waaier van toepassingen, van klein aan een paar millimeter in diameter, grote meters, van hoog vacuüm aan hoge druk kan worden toegepast.
* Zijn de kogelkleppen wijd gebruikt in aardolie, chemisch product, machtsgeneratie, document, kernenergie, luchtvaart, raket en andere afdelingen, evenals dagelijks leven van mensen.
Voordeel van Kogelklep
1. Het duwlager vermindert de wrijvingstorsie van de klepstam, die de klepstam vlot en voor verrichting op lange termijn flexibel maakt.
2. Antistatische prestaties: de lente wordt geschikt tussen de bal, de klepstam en het kleplichaam, en de statische die elektriciteit door het omschakelingsproces kan wordt geproduceerd worden afgeleid.
3. Aangezien het materiaal zoals polytetrafluoroethylene goed zelfsmerend bezit heeft en het wrijvingverlies met het sferische lichaam klein is, is de levensduur van de pneumatische kogelklep lang.
4. De vloeibare weerstand is klein, en de pneumatische kogelklep is met de kleinste vloeibare weerstand onder allerlei kleppen.
5. De verbinding van de klepstam is betrouwbaar. Omdat de klepstam slechts dezelfde beweging zoals de het opheffen beweging uitvoert, is de verpakkingsverbinding van de klepstam niet gemakkelijk om, en de het verzegelen capaciteitsverhogingen als druk van de middelgrote verhogingen worden beschadigd.
6. Grote het verzegelen prestaties. De zetel wordt van elastisch materiaal zoals PTFE is gemakkelijk gemaakt te verzegelen, en de klep het verzegelen capaciteit pneumatische kogelklepverhogingen met de verhoging van de middelgrote druk.
Modelselectie
Volledige de Haven Drijvende Kogelklep van DIN 2PC
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
