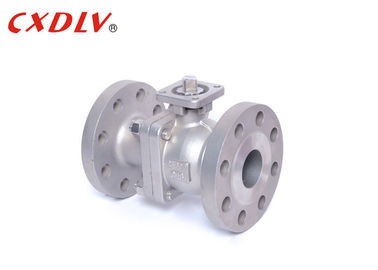

van een flens voorzien Kogelklep 2 van 300LB CF8M „Hoge Prestaties Drijvende Kogelklep

van een flens voorzien Kogelklep 2 van 300LB CF8M „Hoge Prestaties Drijvende Kogelklep

Specificaties

300LB Kogelklep

Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.5, API608

- Verbinding: ASME B16.5

- Vuurvaste Test: API607 4de 1993

- Test en Inspectie: API598, API6D

Groottewaaier:
- 1/2 „~ 8“

Drukclassificatie:
- ASME-CL, 150, 300
Temperatuurwaaier:
- -20 °C ~ 185 °C

Q41F-300LB de Amerikaanse standaard drijvende zetel van de kogelklep geavanceerde klep, de meerjarenkogelklep zetel van de productieervaring ontworpen klep, om klep het verzegelen, lage wrijvingcoëfficiënt, kleine werkende torsie, een verscheidenheid van materialen van de klepzetel, een brede waaier van aanpassing te verzekeren

Toepassing

De structuur van de drijvende kogelklep drijft. Onder de actie van de middelgrote druk, kan de bal een bepaalde verplaatsing produceren en tegen de het verzegelen oppervlakte op het afzeteind drukken om het verzegelen van het afzeteind te verzekeren.
De drijvende kogelklep heeft een eenvoudige structuur en goede het verzegelen prestaties, maar de lading van de bal die aan het werkende middel allen wordt onderworpen wordt overgebracht aan de afzet verzegelende ring, zodat is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het sferische middel kan weerstaan. Deze structuur wordt wijd gebruikt in middelgrote en lage drukkogelkleppen.

Sterkte

1. De vloeibare weerstand is klein. Wanneer de klep volledig open is, zijn het gebied in dwarsdoorsnede van de balpassage, de passage van het kleplichaam en de verbindingspijp gelijk, en de lijn is in lijn. Het middel vloeit door de kogelklep, die gelijkwaardig is aan het vloeien door een rechte pijp, en de vloeistof van de kogelklep in diverse kleppen. De weerstand is het kleinst.

2. Werk snel, moet slechts bal 90 ° draaien terwijl het openen en het sluiten, geschikt en snel.

3. De structuur is eenvoudig, is het volume klein, en het gewicht is licht. In het bijzonder, is zijn hoogte veel kleiner dan de poortklep en de afgesloten klep.

4. De het verzegelen prestaties zijn beter. De kogelkleppen gebruiken over het algemeen een zachte, flexibele verbinding.

Modelselectie

2PC volledige Haven Drijvende Kogelklep
