Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Ventiel: | CF8 | bal: | CF8 |
|---|---|---|---|
| Seat-materiaal: | ptfe | standaard: | ANSI |
| Maat: | 1/2 " ~8“ | Structuur: | Volledige Haven |
| Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |
||

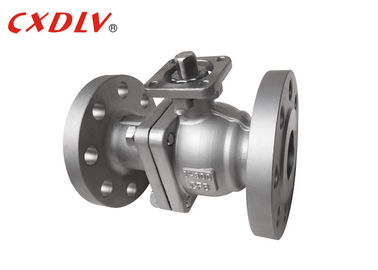

300LB van een flens voorzien Kogelklep met ISO5211-Stootkussen voor Directe Steun van Pneumatische Actuator
Specificaties
300LB Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16.5, API608
- Verbinding: ASME B16.5
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: API598, API6D
Groottewaaier:
- 1/2 „~ 8“
Drukclassificatie:
- ASME-CL, 150, 300
Temperatuurwaaier:
- -20 °C ~ 185 °C
Q41F-300LB de Amerikaanse standaard drijvende zetel van de kogelklep geavanceerde klep, de meerjarenkogelklep zetel van de productieervaring ontworpen klep, om klep het verzegelen, lage wrijvingcoëfficiënt, kleine werkende torsie, een verscheidenheid van materialen van de klepzetel, een brede waaier van aanpassing te verzekeren
| Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh |
| 300LB | 1/2“ | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
| 3/4“ | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
| 1“ | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4“ | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2“ | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2“ | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2“ | Contacteer ons voor Meer Gegevens | ||||||||
| 3“ | |||||||||
| 4“ | |||||||||
| 5“ | |||||||||
| 6“ | |||||||||
| 8“ | |||||||||
Kort Inleiding
De structuur van de drijvende kogelklep drijft. Onder de actie van de middelgrote druk, kan de bal een bepaalde verplaatsing produceren en tegen de het verzegelen oppervlakte op het afzeteind drukken om het verzegelen van het afzeteind te verzekeren.
De drijvende kogelklep heeft een eenvoudige structuur en goede die het verzegelen prestaties, maar de lading van de bal aan het werkende middel allen wordt onderworpen wordt overgebracht aan de afzet verzegelende ring, zodat is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het sferische middel kan weerstaan. Deze structuur wordt wijd gebruikt in middelgrote en lage drukkogelkleppen.
Sterkte
1. Gemakkelijk, snel te werken, van volledig open aan hoogtepunt te openen en te blokkeren zolang geroteerde 90 °, gemakkelijk om over lange afstanden te controleren.
2. het onderhoud is geschikt, is de kogelklep eenvoudig in structuur, is de verzegelende ring over het algemeen actief, en het is geschikt te demonteren en te vervangen.
13. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel worden geïsoleerd. Wanneer het middel overgaat, zal het geen erosie van de het verzegelen oppervlakte van de klep veroorzaken.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
| Norm | ANSI | GB | JIS | DIN |
| Druk | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoog Platformmodel 2) Handvatmodel | |||
