| MOQ: | 1PC |
| Prijs: | Negotiation |
| Standaardverpakking: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Leveringstermijn: | 5~25 het Werkdagen |
| Betaalmethode: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Toeleveringskapaciteit: | 500pcs/mon |

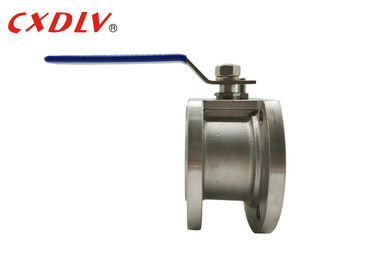

1pc de Kogelklep Normale Druk van de handvatwafeltje Van een flens voorzien Kogelklep PTFE PPL Seat Italië
Algemene Eigenschappen
De Kogelklep van Italië
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- Contruction 1,6 ~ 4,0 MPa
Temperatuurgrens:
- 20 °C ~ 350 °C
Wafeltjetype de kogelkleppen (of de geroepen Super Dunne“ het Type van „Italië kogelkleppen) worden gebruikt in het pijpleidingsmateriaal die in de voorwaarde van PN1.0~2.5MPa, temperatuur van 29~180℃ (de verzegelende ring is RPTFE) werken of 29~180℃ (de verzegelende ring is PPL-Polyphenylene), bereiken om af te snijden of het middel in de pijpleiding verbinden. Het toepasselijke middel, zoals water, stoomboot, olie, Salpeterzuur, Azijnzuur, Carbamide, of middel van oxidizability kan behoudens goedgekeurde het materiaal van de verschilklep worden toegepast.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
De wafeltjeKogelklep kan wijd in aardolie, chemisch product, metallurgie, krachtcentrale worden gebruikt, de industrie en andere gebieden aansteken om automatisch aan te passen of olie, water, gas en pulp of vezelige vloeistof afsnijden.
Sterkte
1. De stamontwerp van het slag uit bewijs
2. Volledig havenontwerp
3. ISO5211 direct het opzetten stootkussen
4. Flensnorm: GB
5. Diverse verzegelende materialen en koolstofstaalopties
6. De structuur eenvoudige, kleine grootte van de wafeltjekogelklep, lichtgewicht.
Modelselectie
Wafeltjekogelklep
| Modelleer Nr | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
| Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
