Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| KLEPmateriaal: | WCB | stoel: | PPL |
|---|---|---|---|
| verpakking: | Flexibel Grafiet | Aansluiting: | wafeltje |
| Maat: | DN50 | model: | Q71F |
| Hoog licht: | Kogelkraan van roestvrij staal,de kogelklep van het flenseind |
||

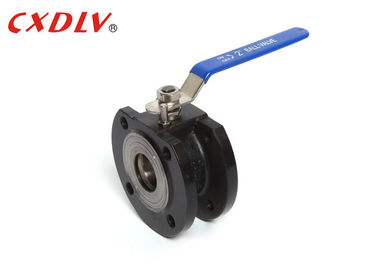

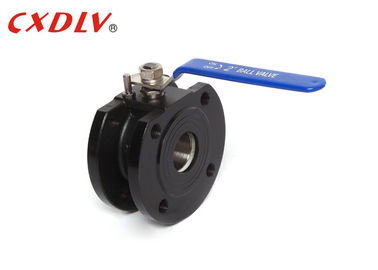

Het Koolstofstaal Wafeldunne Van een flens voorzien Kogelklep van WCB Met Roestvrij staalhandvat
Producteigenschappen
1PC wafeltjeKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- 1.6 ~ 4,0 MPa
Temperatuurwaaier:
- 20 °C ~ 350 °C
De wafeltjeKogelklep is een nieuwe die generatie van ultra-short kogelklep van de flensafstand door Italiaanse technologie voor gelokaliseerd ontwerp wordt ontwikkeld te introduceren. De vorm van het balkanaal is rechthoekig, V-vormig en o-Vormig. Het product heeft de kenmerken van compacte structuur, kleine grootte, lichtgewicht en geschikte installatie.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
De wafeltjeKogelklep kan wijd in aardolie, chemisch product, metallurgie, krachtcentrale worden gebruikt, de industrie en andere gebieden aansteken om automatisch aan te passen of olie, water, gas en pulp of vezelige vloeistof afsnijden.
Sterkte
1. Het unieke ontwerp van de zonderlinge merken de frictionless transmissie tussen de het verzegelen oppervlakten, die de levensduur van de klep verlengt.
2. De elastically zetel door torsie wordt geproduceerd die.
3. Het ingenieuze wigontwerp maakt de klep een strakkere en strakkere automatische het verzegelen functie, met compensatoir en nul lekkage tussen de het verzegelen oppervlakten hebben.
4. Kleine grootte, lichtgewicht, lichtgewicht en gemakkelijk te installeren.
5. De pneumatische en elektrische apparaten kunnen volgens gebruikersvereisten worden gevormd om aan de behoeften van afstandsbediening en programmacontrole te voldoen.
6. Het materiaal van de vervangingszetel kan op een verscheidenheid van media worden toegepast.
Modelselectie
Wafeltjekogelklep
| Modelleer Nr | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
| Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
