Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Kleplichaam: | CF8 | balmateriaal: | CF8, CF8M |
|---|---|---|---|
| Seat-materiaal: | ptfe | Aansluiting: | wafeltje |
| Maat: | DN15 ~ DN200 | model: | Q71F |
| Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |
||

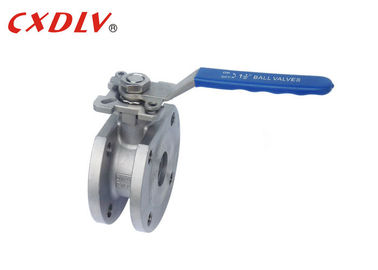

Hoog Platformcf8 SS304 DN50 Italië Wafeltje 1 StukKogelklep het Drijven door Actuators
Producteigenschappen
1PC wafeltjeKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- 1.6 ~ 4,0 MPa
Temperatuurwaaier:
- - 20 °C ~ 350 °C
Vergeleken met gewone kogelkleppen, Q71F-hebben de Wafeltjekogelkleppen de voordelen van korte structurele lengte, lichtgewicht, geschikte installatie. De klepzetel keurt een zachte verzegelende structuur goed, die in het verzegelen en gemakkelijk betrouwbaar is te openen en te sluiten. Het is uitgerust met een vuurvaste structuur die betrouwbaar is en het goede verzegelen in het geval van een brand heeft.
| Grootte | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2“ | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4“ | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1“ | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4“ | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2“ | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2“ | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2“ | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3“ | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4“ | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5“ | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6“ | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Toepassing
De kogelklep is geschikt voor PN1.0~2.5MPa, werkend temperatuur 29~180°C (de zetel is versterkte PTFE) of 29~300°C (de zetel is PPL) wordt op diverse pijpleidingen, het gebruikt om het middel in de pijpleiding af te snijden of te verbinden. De verschillende materialen kunnen voor water, stoom, olie, salpeterzuur, azijnzuur, oxyderend middel, ureum en andere media worden gebruikt.
Sterkte
1. Het unieke ontwerp van de zonderlinge merken de frictionless transmissie tussen de het verzegelen oppervlakten, die de levensduur van de klep verlengt.
2. De elastically zetel die door torsie wordt geproduceerd.
3. Het ingenieuze wigontwerp maakt de klep een strakkere en strakkere automatische het verzegelen functie, met compensatoir en nul lekkage tussen de het verzegelen oppervlakten hebben.
4. Kleine grootte, lichtgewicht, lichtgewicht en gemakkelijk te installeren.
5. De pneumatische en elektrische apparaten kunnen volgens gebruikersvereisten worden gevormd om aan de behoeften van afstandsbediening en programmacontrole te voldoen.
6. Het materiaal van de vervangingszetel kan op een verscheidenheid van media worden toegepast.
Modelselectie
Wafeltjekogelklep
| Modelleer Nr | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
| Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
